Thermal Oil heater 400.000 -1.000.000 Kcal merupakan alat pemanas yang berfungsi untuk menghasilkan enegriy panas dimana thermal oil dioperasikan di bawah titik didih menggunakan minyak termal HTO (Heat transfer oil). dari tekanan operasi thermal oil hanya menggunakan tekanan pompa untuk bersirkulasi, thermal oil melalui pemanas dengan aliran yang cukup untuk mencegah panas berlebih dari minyak HTO.
Minyak thermal oil HTO adalah zat yang mudah terbakar yang dapat menghasilkan bahan yang mudah terbakar kabut untuk menginduksi bahaya kebakaran dan ledakan pada suhu tinggi. Kontrol suhu kerja minyak termal penting untuk pengoperasian yang aman dari pemanas minyak termal. Tungku untuk pemanas thermal oil heater adalah ruang berisiko tinggi di di mana gas eksplosif dapat terakumulasi ketika minyak termal atau bahan bakar minyak bocor ke dalam tungku, karna bisa mengakibatkan trobel pada thermal oil bahan kebakaran jika tidak langsung di ketahui.
Sistem thermal oil heater adalah mesin pemanas pembawa panas (Heat transfer oil) terdiri dari pemanas oli termal HTO, pompa sirkulasi, alat pengabutan konsumsi panas, tangki ekspansi, tangki penyimpanan, de-aerator, perpipaan dan kontrol panel. Pengoperasian yang Aman dari Pemanas Thermal oil biasanya dari jenis tabung koil, yang di desain vertikal atau horizontal. Itu dapat dipanaskan secara elektrik atau ditembakkan dengan bahan bakar untuk menaikkan suhu minyak termal.
Minyak thermal Oil yang bersirkulasi melalui sistem pertama-tama dinaikkan ke suhu sekitar 300 derajat C di pemanas minyak termal Itu. minyak panas kemudian mengalir ke perangkat yang mengkonsumsi panas untuk mentransfer panas energi untuk keperluan pemanasan, Penurunan suhu sekitar 40 derajat C di perangkat konsumsi biasanya diantisipasi Setelah panas telah diserap, minyak termal dikembalikan ke termal pemanas minyak dengan menggunakan pompa sirkulasi.
Tangki ekspansi disediakan dalam sistem untuk mengambil ekspansi minyak termal saat dipanaskan. De-aerator terkadang dipasang untuk menghilangkan udara dalam sistem. Tangki penyimpanan, memiliki kapasitas cukup untuk menampung semua oli dalam sistem, juga dipasang. Dalam hal keadaan darurat atau perbaikan apa pun, seluruh konten dalam sistem dapat
dikosongkan ke tangki penyimpanan ini.

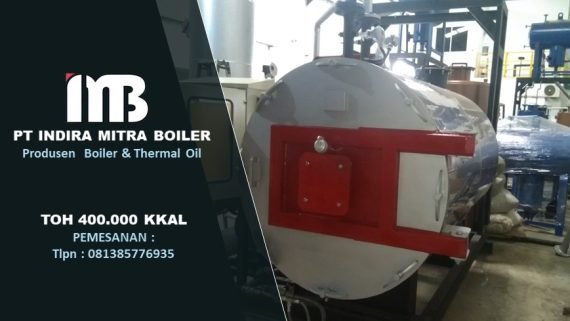

Selain kita harus mengatahui sistem thermal oil pada umumnya kita juga perlu memperhatikan stiap penanganan sesuai kapasitas dan spesifikasi thermal oil, berikut spesifikasi thermal oil 400.000 Kcal :
No | Description | Qty | Units |
A | Thermal Oil Heater Cap.400.000 Kcal/h | ||
Spesification /1 unit: | |||
– Thermal Capacity 400 Mcal/h | 1 | Unit | |
– Desain temperature | 300 | °C | |
– Test Pressure Coil | 10 | Barg | |
– Max. thermal fluid temperature | 280 | °C | |
– ΔΤ between outlet and inlet temperature | 30 | °C | |
– Length | 2500 | mm | |
– Width | 1400 | mm | |
– Height | 1550 | mm | |
– Thermal oil inlet flange | 40 | DN | |
– Thermal oil outlet flange | 40 | DN | |
– Thermal Oil empty weight | 1100 | Kg | |
– Circulation Pump Flow Rate | 40 | m³/h | |
– Pump Head max | 50 | Mtr | |
– Power consumption | 15 | KW | |
1. Burner Riello solar (Italia) | 1 | Unit | |
2. Pressure gauge with switch | 1 | Unit | |
3. Box panel (schneider) | 1 | Unit | |
4. Temperatur Control (Autonic) | 3 | Units | |
B | Pump oil heater KSB – Etanorm 32-200 | 1 | Unit |
C | Minya Oli Thermal HTO | 300 | Liter |
D | Expantion Tank | 400 | Ltr |
E | Collecting tank | 400 | Ltr |
F | Tanki Solar | 400 | Ltr |
G | Chimney Ø290 | 6 | Mtr |
H | Valve PN16 | ||
I | Strainer PN16 | ||
J | Valve PN16 |
Dari spesifikasi dan perlengkapan thermal oil heater di atas juga ada juga untuk spesifikasi 1.000.000 kcal dengan data sebagai berikut :
No | Description | Qty | Units |
A | 1. Thermal Oil Heater Cap. 1000.000 Kcal/h | ||
Spesification /1 unit: | |||
– Thermal Capacity 1000 Mcal/h | 1 | Unit | |
– Coil Pipe heater Ø 76.1 x 3.2 | 1 | Lot | |
– Desain temperature | 300 | °C | |
– Test Pressure Coil | 12 | Barg | |
– Max. thermal fluid temperature | 290 | °C | |
– ΔΤ between outlet and inlet temperature | 32 | °C | |
– Length (TOH Only) | 4000 | mm | |
– Diameter (TOH Only) | 1800 | mm | |
– Height (TOH Only) | 2340 | mm | |
– Thermal oil inlet flange | 150 | DN | |
– Thermal oil outlet flange | 150 | DN | |
– Thermal Oil empty weight (Approx.) | 10 | Kg | |
– Consumption diesel oil (load 85%) | 100 | Ltr/h | |
– Circulation Pump Flow Rate | 180 | m³/h | |
– Pump Head (maksimal) | 60 | Mtr | |
– Power consumption | 60 | KW | |
– Insulation Clading Stainless | 1 | Lot | |
2. Pressure gauge with switch | 1 | Unit | |
3. Box panel (schneider) | 1 | Unit | |
4. Temperatur Control (Autonic) | 3 | Units | |
B | Pumpoilheater KSB – EtanormSYT Series(German) | 2 | Units |
C | Burner Ligh Oil F.B.R Italy / Equivalent | 1 | Set |
D | Fuel Tank (mild steel plate 6 mm) | 6000 | Ltr |
E | Expantion Tank Mild steel 6mm (oil) c/w support | 1000 | Ltr |
F | Collecting tank Mild steel 6mm | 1500 | Ltr |
H | Globe Valve DN150 PN16 | 2 | pcs |
I | Strainer DN150PN16 | 2 | pc |
J | Globe Valve DN 100 PN16 | 4 | pcs |
K | Globe Valve DN 40 PN16 | 2 | pcs |
L | Globe Valve DN 25 PN16 | 5 | pcs |
M | Gasket/seal SWG + Mur dan Baut | 1 | Lot |
N | Safety Valve dn25 | 1 | pc |
Dari data spesifikasi thermal oil dua kapasitas di atas bisa buat acuan untuk ukuran instrumen dan spesifikasi thermal oil yang akan anda tentukan, selain telah mengetahui spesifiakasi thermal oil penting kita tekankan juga untuk mantanance perawatanya juga,
Untuk mempertahankan fungsi yang tepat dari pemanas minyak termal, hal-hal berikut harus diperhatikan :
Pengambilan sampel minyak thermal oil HTO dari sistem dan sebaiknya di lakukan oleh ahli nya, dan menjadi dikirim untuk analisis laboratorium untuk memastikan kemudahan servisnya selama pemeriksaan awal dan setiap pemeriksaan berkala. Minyak termal spesifikasi dan laporan analisis harus disimpan di tempat yang aman file untuk referensi siap. Pemeriksaan berkala akan berkembang tren degradasi minyak termal yang akan dilaluinya membantu menentukan jadwal penggantian thermal oil. Degradasi oli termal adalah salah satu masalah keamanan utama dengan pemanas minyak termal karena menyebabkan masalah berikut:
Semua perawatan dan perbaikan umum dilakukan pada termal pemanas minyak harus dicatat. Buku catatan ini seharusnyadisimpan oleh orang yang bertanggung jawab selama mungkin untuk referensi, jika tidak disimpan untuk jangka waktu yang berkelanjutan dari 3 tahun terakhir atau sejak pendaftaran dan mulai digunakan, bisa melihat histori tindakan yang sudah di lakukan therhadap mesin thermal oil.
Sekian artiket kami terkait thermal oil haeter 400.000 kcal- 1000.000 kcal ,semoga bisa bermanfaat, info lebih lanjut bisa hubungi kontak di bawah ini :
