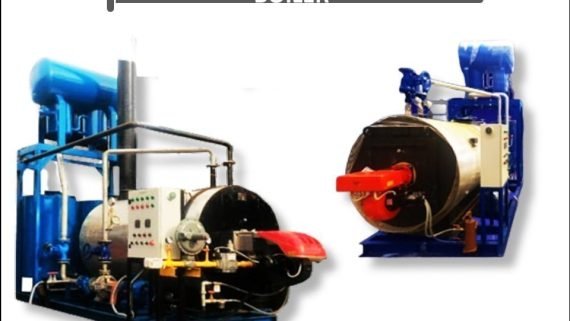

Desain thermal oil boiler mrek IDM kpasitas 1.000.000 kcal/h yang di produski oleh PT indira dwi mitra merupakan mesin thermal fluid yang digunakan untuk membawa energi panas pada aplikasi industri proces dan juga mesin usaha UMK lain. Thermal oil boiler cocok digunakan pada aplikasi bersuhu tinggi di mana kondisi operasi idealnya berada di antara 70ºC sampai 300ºC. Untuk mesin pemanasan dengan menggunakan Thermal oil IDM ini akan memiliki efisiensi cukup tinggi jika dibandingkan dengan metode pemanasan lain seperti boiler steam (uap), elektrik heater atau direct fired.
Kami selaku perushaan manufature boiler oil di indonesia juga menyedikan jasa konsultasi atau memberikan produk lebih baik demi mengikuti kemajuan teknologi mesin industri yang signifikan. Diantaranya mesin pemanas produksi IDM yang sekarang jauh lebih stabil pada suhu tinggi, tidak beracun dan dapat mencapai suhu yang lebih tinggi daripada sebelumnya. Hal ini dikarenakan banyak perusahaan pembuat thermal oil yang meneliti dan mengembangkan teknologi thermal oil ini sebagai salah satu bidang bisnis mereka.
Komponen Utama :
Coil Pemanas (Heating Coil) – Berfungsi sebagai media oli yang dipanaskan dengan gas panas hasil pembakaran. Coil pemanas terbuat dari Seamless Boiler Tube yang diroll secara continuous. Setiap sambungan las diperiksa dengan teliti dengan Radiography Test dan Test tekanan akhir mempergunakan tekanan sampai 30 bar. Oli mengalir didalam coil dengan kecepatan yang dirancang secara cermat untuk menghindarkan overheating yang dapat mengakibatkan kerusakan coil akibat terbentuknya arang.
Kompor Burner – Ini merupakan komponen penga butan bahan bakar, bahan bakar akan menyemprotkan penghantar kesuksesan proses pembakaran dan pada saat bersamaan. Ignition memercikkan api listrik yang akan mengakibatkan
terbakarnya bahan bakar.
Pompa oli Sirkulasi – Circulating Pump adalah bagian terpenting dari sistem thermal oil heater karena akan menentukan kelancaran thermal oil heater sistem.
Tangki Ekspansi (Expansion Tank) – Sifat fisika Thermal Oil adalah volume nya akan meningkat ketika dipanaskan. Fenomena ini harus dipertimbangkan ketika merancang system thermal oil. Sistem thermal oil yang dirancang dengan baik harus memiliki tangki ekspansi yang ukuranya cukup untuk menampung penambahan volume dari sistem.
Minyak Oli HTO – Pemilihan Oli HTO minyak heat tranfer oil juga salah satu bagian penting dalam thermal oil berfungsi untuk media pelumas atau sumber pengahantar panas dengan kapasitas temperatur hingga 350 drjat
Panel Kontrol boiler – Control panel listrik fungsi yang paling utama ialah sebagai sumber distribusi listrik dan sebagai pengontrol utama dari semua komponen unit thermal oil heater
Thermal Capacity 1000 Mcal/h 1 Unit
Coil Pipe heater Ø 76.1 x 3.2 1 Lot
Desain temperature 300 °C
Test Pressure Coil 12 Barg
Max. thermal fluid temperature 290 °C
ΔΤ between outlet and inlet temperature 32 °C
Length (TOH Only) 4000 mm
Diameter (TOH Only) 2150 mm
Height (TOH Only) 1960 mm
Thermal oil inlet flange 150 DN
Thermal oil outlet flange 150 DN
Thermal Oil empty weight (Approx.) 10.000 Kg
Consumption diesel oil (load 85%) 240 Ltr/h
Circulation Pump Flow Rate 180 m³/h
Pump Head (maksimal) 60 Mtr
Power consumption 60 KW
Insulation Clading Stainless 1 Lot
Pressure gauge with switch 1 Unit
Box panel (schneider) 1 Unit
Temperatur Control (Autonic) 3 Units
Pump oil heater KSB – Etanorm SYT Series (German) 2 Units
Burner single fuel gas 1 Set
Fuel Tank (mild steel plate 6 mm) 4000 Ltr
Expantion Tank Mild steel 6mm (oil) c/w support 1000 Ltr
Collecting tank Mild steel 6mm 1500 Ltr
Chimney Ø 380 t.6mm 9 Mtr
Desain kompak cocok untuk penempatan di ruang terbatas. Akses mudah melalui penutup atas untuk pemeriksaan dan pembersihan ruang bakar dan pipa internal. Beragam model dan kapasitas menjamin ukuran yang tepat untuk setiap aplikasi tertentu.
Thermal oil heater dapat memperoleh panas dengan suhu tinggi dan pada tekanan normal dengan menggunakan bahan minyak dengan titik didih tinggi sebagai pengganti air dan uap untuk medium transfer panas. keunggulannya peralatan bertekanan rendah, pengolahan air tidak ada, dan kehilangan panas dijaga sangat rendah, sehingga biaya operasional dapat dikurangi. Tergantung pada aplikasinya, alat ini bisa menyediakan dengan suhu tinggi sesuai permintaan.
Berikut adalah beberapa contoh penggunaan Thermal oil dalam berbagai macam industri:
• Pemanasan tangki
• Pemanasan hisap
• Pemanasan bejana reaktor
• Reboiler proses
• Oven dan penggorengan
• Pemanasan gas alam
• Pemanasan kapal berjaket
• Pembangkit uap tidak langsung
• Pemanasan cairan sejalan
• Cetakan atau cetakan yang dipanaskan
• Pemanasan minyak mentah
• Pemanasan gulungan kalender
• Pemanas gedung
• Pengolahan plastik & karet
• Tekstil dan Laundry
• Pengolahan Makanan
• Bahan Bangunan
• Pengolahan logam
• Proses pabrik Palywood
• Industri Kimia
Thermal oil juga memiliki kelebihan untuk dapat digunakan pada beberapa tingkatan suhu sekaligus. Satu unit thermal oil heater dapat memberikan kebutuhan panas pada beberapa sirkuit / loop temperatur sekaligus. Misalnya sebuah Thermal oil heater dengan suhu operasional 300 drjat C, dapat dipergunakan untuk sirkuit thermal oil lain dengan 3 suhu operasi : 350 drajat C 200 C, 70 C dengan masing-2 temperatur mempunyai sirkuitnya sendiri-sendiri.
Thermal Oil Heater IDM menawarkan solusi energi yang komprehensif menggunakan teknologi pembakaran fluid bed efisiensi tinggi, penghilangan abu terintegrasi dan sistem kontrol polusi udara. Ini membutuhkan perawatan minimum karena satu-satunya bagian yang bergerak berada di luar zona panas. Ini menggunakan operasi suhu rendah dari pembakar api fluida, yang menghasilkan tingkat NOx terendah yang menawarkan lingkungan yang lebih sehat dan lebih aman untuk industri Anda. beberpa keuntungan lain yang dapat di peroleh:
• Teknologi sistem efisiensi tinggi
• Opsi penyesuaian untuk memenuhi permintaan industri
• Bebas anti kerak atau korosi
• Biaya operasi dan pemeliharaan rendah
• Air besih/ water traitmen tidak diperlukan
• Kontrol sepenuhnya otomatis
• Emisi NOx dan Sox rendah
• Fleksibilitas bahan bakar
• Usia pengoprasian lebih lama
• Bergaransi 1 tahun

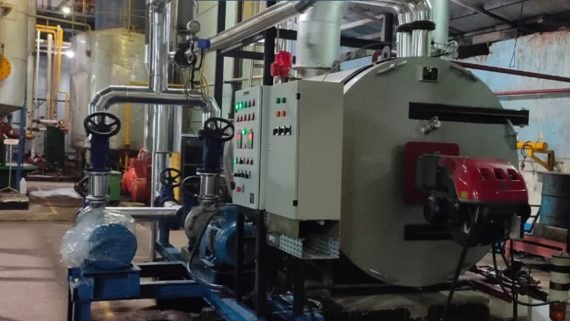

• Thermal oil IDM adalah pemanas oli termal, dalam struktur desain horizontal atau vertikal, terdiri dari koil multi-tubular yang dipasang di cangkang silinder, lengkap dengan semua perangkat kontrol dan keselamatan yang diperlukan.
• Tersedia dalam berbagai ukuran dari kapasitas termal 600.000 kcal – 1.000.000 kcal , dengan tekanan desain 10 barg dan suhu desain 350°C.
• Perpindahan panas yang sangat baik dan seragam untuk boiler minyak IDM dipastikan dengan peralatan pembengkok tabung unik yang digunakan untuk membuat gulungan di fasilitas kami, yang dirancang khusus untuk Indira dwi mitra. Spiral dipasangkan sedekat mungkin, tanpa penyempitan atau deformasi pipa sepanjang panjangnya.
• TOH IDM memiliki efisiensi termal yang tinggi berkat desain 3 lintasannya. Pelestarian minyak termal dimungkinkan karena ukuran tabung yang berkurang di dalam bagian radian, yang meningkatkan kecepatan minyak termal di area paling kritis dari pemanas, sementara pekerjaan tekanan rendah dicapai melalui aliran paralel minyak di dalam koil. Boiler termasuk preheater udara pembakaran yang dipasang di outlet gas buang, yang menjamin peningkatan efisiensi termal hingga 92%
• Tungku terletak di sepanjang sumbu koil internal. Dalam versi standar, pembakar dipasang di atas. Jika perlu, boiler Oil IDM dapat diproduksi dalam versi horizontal. Dimensi tungku dimaksimalkan untuk memastikan pembakaran bahan bakar yang lebih efisien dan untuk mengurangi emisi NOx. Struktur penuh ditempatkan dalam wadah silinder dengan lapisan penyekat panas yang besar dari wol mineral padat.
Demikan pembahasan terkait thermal oil IDM kapasitas 1.ooo.ooo kcal, semoga bisa bermanfaat, kami juga melayani konsultasi atau pengadaan unit baru dengan beberpa model dan kapasitas sesuai permintaan, info lebih lanjut bisa hubungi marketing kami di bawah ini:
