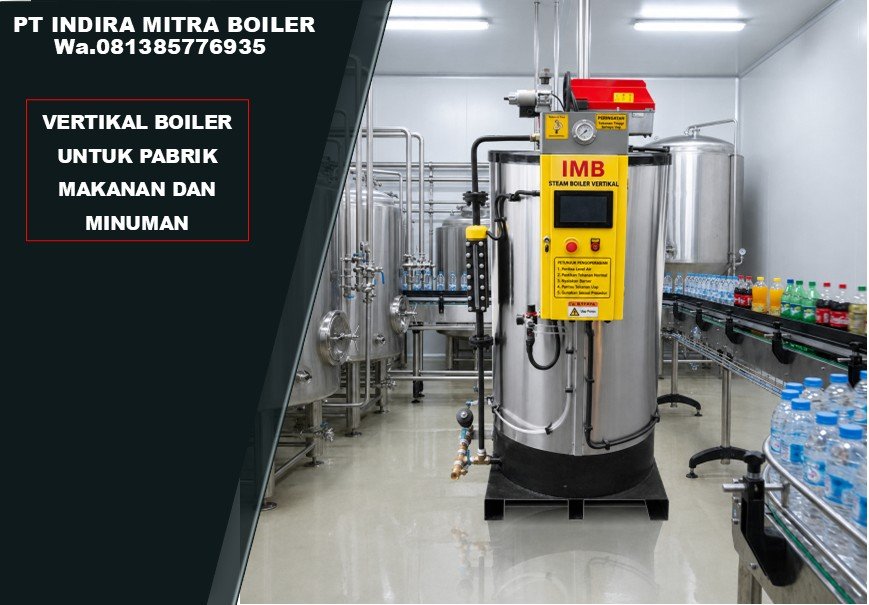

Vertikal Boiler IMB Untuk Pabrik Makanan dan Minuman

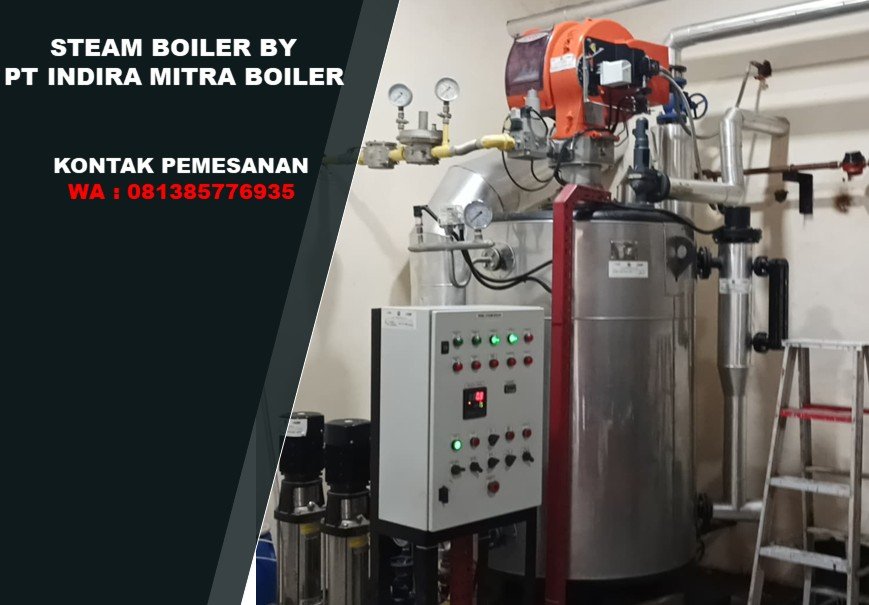

Steam Boiler Vertikal Merek IMB yang di produksi oleh PT indira mitra boiler merupakan salah satu solusi penyedia energi panas dalam bentuk uap yang dapat diaplikasikan pada berbagai mesin dan proses di industri makanan dan minuman. Sistem boiler ini dirancang dengan konstruksi vertikal sehingga memiliki footprint yang relatif compact dan dapat menjadi pilihan bagi fasilitas produksi yang memiliki keterbatasan area instalasi.

Dalam industri makanan dan minuman, kebutuhan panas merupakan bagian penting dari proses produksi. Energi panas digunakan untuk memasak, memanaskan bahan baku, pasteurisasi, sterilisasi, blanching, pengeringan, pemanasan tangki, hingga proses pencucian peralatan. Steam atau uap menjadi salah satu media pemanas yang banyak digunakan karena dapat mentransfer panas secara efektif dan mudah didistribusikan melalui jaringan perpipaan.

Steam Boiler Vertikal IMB dapat dikonfigurasikan sesuai kebutuhan kapasitas steam, tekanan kerja, jenis bahan bakar, sistem kontrol, serta karakteristik mesin produksi yang akan dilayaninya.

Prinsip Kerja Steam Boiler Vertikal IMB

Proses dimulai dari penyediaan bahan bakar ke burner. Jenis burner disesuaikan dengan bahan bakar yang digunakan, misalnya gas atau liquid fuel. Burner mencampurkan bahan bakar dengan udara pembakaran dalam perbandingan yang sesuai. Campuran tersebut kemudian dibakar di dalam ruang bakar untuk menghasilkan panas.

Gas hasil pembakaran melewati permukaan pemanas sehingga energi panas berpindah ke air di dalam boiler. Air yang telah menerima energi panas akan mengalami peningkatan temperatur hingga mencapai kondisi pembentukan steam.Steam yang terbentuk kemudian bergerak menuju bagian atas boiler dan dialirkan melalui steam outlet.

Sistem kontrol akan mempertahankan parameter operasi seperti tekanan steam dan level air dalam batas yang telah ditentukan. Apabila tekanan steam mencapai set point, burner dapat melakukan modulation atau on-off sesuai sistem kontrol yang digunakan.

Aplikasi boiler pada Industri Makanan dan Minuman

Steam Boiler Vertikal IMB dapat digunakan sebagai sumber panas untuk berbagai mesin makanan dan minuman.

1. Cooking dan Cooking Kettle : Pada proses cooking, steam dapat digunakan sebagai media pemanas pada jacketed vessel atau cooking kettle. Steam masuk ke bagian jacket dan mentransfer panas ke produk melalui dinding vessel. Sistem ini memungkinkan proses pemanasan berlangsung secara tidak langsung sehingga temperatur produk dapat dikontrol sesuai kebutuhan proses.
2. Pasteurisasi : Pasteurisasi membutuhkan pengendalian temperatur dan waktu yang konsisten. Steam dapat digunakan sebagai sumber panas untuk memanaskan air atau media pemanas yang kemudian digunakan pada sistem pasteurisasi. Aplikasi dapat ditemukan pada berbagai industri minuman, susu, saus, dan produk makanan cair.
3. Sterilisasi : Steam juga dapat digunakan untuk kebutuhan sterilisasi peralatan atau produk tertentu. Untuk aplikasi yang melibatkan kontak langsung steam dengan produk, kualitas steam, material peralatan, dan persyaratan sanitasi harus ditentukan berdasarkan proses dan standar yang berlaku.
4. Blanching : Pada pengolahan sayuran, buah, dan produk pangan tertentu, steam dapat digunakan dalam proses blanching. Steam memberikan panas secara cepat sehingga proses dapat berlangsung dengan waktu pemanasan yang relatif singkat.
5. Bakery : Industri bakery menggunakan steam pada beberapa proses produksi, termasuk aplikasi pada oven tertentu. Steam dapat membantu menciptakan kondisi kelembapan yang dibutuhkan selama tahap awal proses pemanggangan pada produk tertentu.
6. Pengolahan Susu dan Dairy : Steam dapat digunakan sebagai sumber energi panas untuk berbagai sistem seperti hot water generation, tank heating, heat exchanger, dan proses CIP.
7. Pemanasan Tangki dan Mixing Vessel : Banyak proses makanan dan minuman menggunakan tangki dengan steam jacket. Steam dari boiler dialirkan menuju jacket untuk mempertahankan temperatur bahan selama proses mixing, holding, atau cooking.
8. CIP System : Clean in Place atau CIP membutuhkan air panas dan/atau larutan pembersih pada temperatur tertentu. Steam boiler dapat digunakan untuk menghasilkan energi panas bagi sistem hot water atau heat exchanger dalam instalasi CIP.

Keunggulan Desain Boiler Vertikal IMB

Salah satu karakteristik utama boiler vertikal adalah konstruksinya yang memanfaatkan ruang secara vertikal.

Keuntungan pertama adalah (footprint yang relatif kecil). Hal ini penting bagi pabrik makanan dan minuman yang memiliki area utilitas terbatas. Keuntungan berikutnya adalah sistem dapat ditempatkan lebih dekat dengan area proses apabila tata letak pabrik memungkinkan. Jarak perpipaan steam yang lebih pendek dapat membantu mengurangi kompleksitas instalasi.

Namun, kebutuhan ruang tidak hanya ditentukan oleh dimensi boiler. Instalasi tetap harus menyediakan area yang memadai untuk maintenance, akses operator, chimney atau exhaust system, feed water system, fuel system, serta perangkat keselamatan.

Pilihan Bahan Bakar Boiler Untuk Pabrik makanan dan Minuman

Steam Boiler Vertikal IMB dapat dirancang menggunakan sistem burner yang sesuai dengan sumber energi yang tersedia.

• Natural Gas : Natural gas dapat menjadi pilihan apabila fasilitas memiliki jaringan gas. Sistem gas burner umumnya memungkinkan kontrol pembakaran yang baik dan tidak membutuhkan penyimpanan liquid fuel.
• LPG : LPG dapat digunakan pada lokasi tertentu yang tidak memiliki jaringan natural gas, dengan memperhatikan sistem penyimpanan, vaporization, pressure regulation, dan aspek keselamatan instalasi.
• Diesel/HSD : Diesel atau HSD dapat menjadi pilihan untuk fasilitas yang membutuhkan bahan bakar cair. Sistemnya memerlukan fuel tank, fuel pump, filter, serta burner yang sesuai.
• Heavy Fuel Oil : Heavy Fuel Oil atau HFO dapat digunakan untuk aplikasi dengan kebutuhan energi besar apabila fasilitas memiliki sistem fuel handling yang memadai. Karena viskositas HFO relatif tinggi, sistem biasanya membutuhkan fuel heating system agar bahan bakar mencapai temperatur dan viskositas yang sesuai sebelum masuk ke burner.

Pemilihan bahan bakar sebaiknya dilakukan berdasarkan harga energi, ketersediaan bahan bakar, kebutuhan steam, jam operasi, biaya maintenance, serta persyaratan lingkungan.

Komponen Utama Steam Boiler

Konfigurasi aktual bergantung pada desain dan kapasitas boiler, tetapi sistem pada umumnya terdiri dari beberapa komponen utama.

• Boiler pressure vessel: berfungsi sebagai tempat air dan steam serta menjadi bagian utama sistem bertekanan.
• Burner :  berfungsi menghasilkan pembakaran dengan mengontrol suplai bahan bakar dan udara.
• Combustion chamber: merupakan ruang tempat berlangsungnya pembakaran.
• Heating surface: berfungsi memindahkan panas hasil pembakaran menuju air boiler.
• Feed water pump: memasukkan air umpan ke dalam boiler.
• Pressure gauge: digunakan untuk memonitor tekanan steam.
• Safety valve: berfungsi sebagai perangkat proteksi terhadap kondisi tekanan berlebih.
• Water level control: digunakan untuk menjaga level air pada rentang operasi yang aman.
• Control panel: mengatur dan memonitor operasi burner, tekanan, level air, alarm, dan sistem interlock sesuai konfigurasi.

Selain komponen utama tersebut, sistem dapat dilengkapi dengan feed water tank, water softener, chemical dosing, blowdown system, steam separator, steam trap, condensate return, dan perangkat pendukung lainnya.

Pentingnya Water Treatment :

Kualitas air merupakan faktor penting dalam pengoperasian steam boiler pada industri makanan dan minuman.Air yang mengandung hardness tinggi dapat menyebabkan pembentukan scale pada permukaan pemanas. Scale dapat mengurangi perpindahan panas dan meningkatkan temperatur material pada permukaan pemanas. Karena itu, sistem boiler sebaiknya dilengkapi dengan water treatment yang sesuai dengan kualitas air sumber dan persyaratan operasi boiler. Program water treatment dapat mencakup softening, filtrasi, chemical treatment, monitoring parameter air, dan blowdown.

Untuk industri makanan dan minuman, pemilihan kualitas air juga harus mempertimbangkan kebutuhan proses serta standar sanitasi yang berlaku.

Sistem Distribusi Steam :

Steam yang dihasilkan boiler tidak langsung selalu digunakan pada mesin produksi. Pada instalasi dengan beberapa pengguna, steam biasanya dialirkan menuju “steam header”. Dari header, steam kemudian didistribusikan menuju masing-masing mesin melalui control valve.

• Contoh sistem: Steam Boiler → Main Steam Pipe → Steam Header → Control Valve → Heat Exchanger / Jacket / Process Equipment**

Pipa steam harus dirancang dengan memperhatikan ukuran pipa, pressure drop, insulation, condensate drainage, steam trap, dan kebutuhan flow setiap peralatan. Insulasi pipa juga penting untuk mengurangi kehilangan panas selama distribusi steam.

Sistem Keselamatan :

Karena steam boiler merupakan peralatan yang bekerja dengan tekanan, aspek keselamatan harus menjadi bagian utama dalam desain dan pengoperasiannya. Sistem proteksi dapat mencakup:

• Safety valve
• High pressure protection
• Low water level protection
• Flame failure protection
• Burner interlock
• Emergency stop
• Pressure monitoring
• Water level monitoring
• Alarm system

Pengoperasian dan inspeksi boiler juga harus mengikuti ketentuan keselamatan kerja, regulasi, serta standar teknis yang berlaku di lokasi instalasi.

Kesimpulan :

Steam Boiler Vertikal Merek IMB dapat menjadi solusi penyedia steam untuk berbagai kebutuhan industri makanan dan minuman, terutama pada fasilitas yang membutuhkan sumber panas terpusat dengan desain instalasi yang compact.

Aplikasinya dapat mencakup cooking, pasteurisasi, sterilisasi, blanching, bakery, pengolahan susu, pemanasan tangki, heat exchanger, hingga kebutuhan CIP.

Keberhasilan sistem tidak hanya ditentukan oleh boiler, tetapi juga oleh pemilihan kapasitas steam, tekanan kerja, jenis burner, bahan bakar, kualitas feed water, water treatment, sistem distribusi steam, condensate recovery, serta sistem keselamatan.

Untuk mendapatkan performa yang optimal, spesifikasi Steam Boiler Vertikal IMB sebaiknya ditentukan berdasarkan kebutuhan aktual mesin produksi. Parameter seperti kapasitas steam (kg/h), working pressure (bar), design pressure, jenis bahan bakar, temperatur feed water, fuel consumption, electrical power, dimensi, dan sistem kontrol perlu ditentukan sebelum proses fabrikasi dan instalasi.

Dengan desain yang tepat dan pengoperasian sesuai prosedur, Steam Boiler Vertikal IMB dapat menjadi bagian penting dari sistem utilitas yang mendukung proses produksi makanan dan minuman secara stabil, efisien, dan berkelanjutan.
