BURNER RIELLO RLS 70 DUAL FUEL MADEIN ITALY

Seri pembakar Riello RLS 70 mencakup rentang pembakaran dari 232 hingga 814 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap” pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang menyediakan diagnostik status pembakar. Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang disertakan dalam sirkuit hisap udara.

Data Teknis Burner Riello RLS 70

• MODEL : Riello RLS 70
• CODE: 3485000 – 3485001 – 20052635
• TYPE : 687 T1
• CAP THERMAL : 232 ÷ 465 – 814 kW
• OPRATION : Dua tahap Two stage
• BAHAN BAKAR : Dual Fuel, Gas dan minyak light oil
• CAP MINYAK : 19 Hingga 39 – 69  kg/h
• LIGHT OIL : viscosity at 20 °C: 6 mm2/s max (1,5 °E – 6 cSt)
• NATURAL GAS : G20 (methane) – G21 – G22 – G23 – G25
• NOZZLES : number 2
• STANDARD APPLICATIONS : Boilers water, steam, diathermic oil
• AMBIENT TEMPERATUR : 0 – 40 °C
• COMBUSTION AIR TEMPERATURE max : 60 °C
• PUMP : pressure 10-20 bar, temp max 90 deg, Flow 220 kg/h
• ELECTRICAL SUPPLY : 230-400 V, 50 Hz with neutral +/-10%, thre phase, 2860 Rpm

Burner Riello RLS 70 memiliki peningkatan kinerja kipas dan kepala pembakaran menjamin fleksibilitas penggunaan dan kerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin peningkatan fleksibilitas kerja.

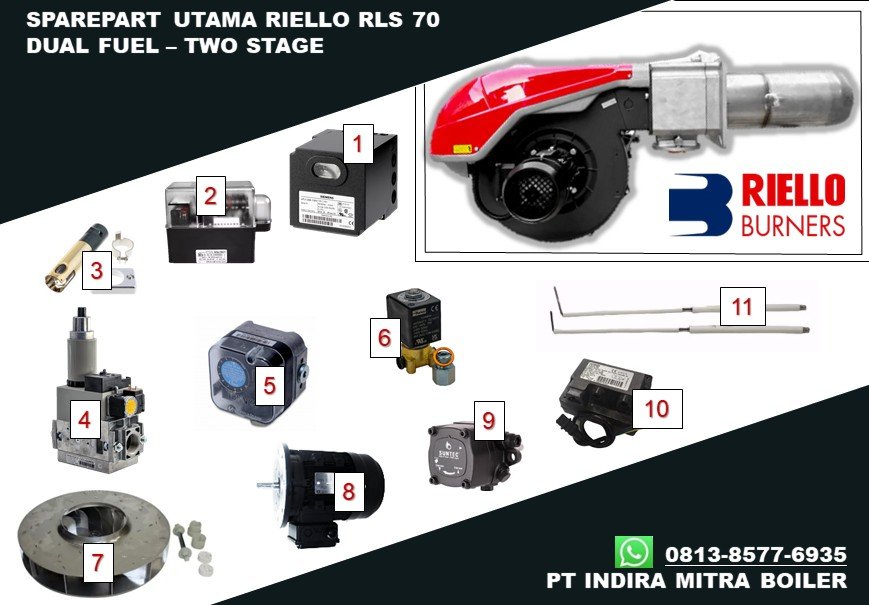

Komponen/Part Utama Riello RLS 70 Dual Fuel

1. Kontrol Siemens LFL 1.333 :

   • Merupakan salah satu komponen utama pada burner Riello RLS 70. Fungsi utamanya adalah untuk mengatur dan mengawasi kinerja force draft burner, terutama dalam mengendalikan nyala api agar tetap stabil, baik saat menyala membesar ataupun berhenti secara otomatis. Komponen ini dirancang sebagai bagian dari sistem kontrol canggih yang mendukung operasi burner dengan presisi tinggi sesuai kebutuhan konstruksi
2. Honeywell LKS 210-10:
   • Servo Motor burner atau damper adalah komponen penting yang dirancang khusus untuk mengatur aliran udara pada burner Riello RLS 70 serta sistem pembakaran dengan teknologi dua tahap. Alat ini dilengkapi dengan peredam yang mampu menutup sepenuhnya guna memastikan efisiensi dan pengendalian yang optimal.
3. Sensor /Photocell Siemens QRA :
   • Berfungsi sebagai sensor pendeteksi api (flame detector) pada riello rls 70. Alat ini memonitor ruang bakar untuk memastikan bahwa api benar-benar menyala dan stabil. Jika tidak ada nyala api atau nyala api padam secara tidak normal, photocell akan mengirimkan sinyal ke kotak kontrol (misalnya merk Siemens) untuk segera memutus pasokan bahan bakar.
4. Gas Multiblock MB-ZRDLE :
   • MultiBloc MB-ZRDLE 415 yang terletak pada rangkaian gastrain merupakan komponen vital dalam sistem pembakaran burner RLS 70 ketika menggunakan bahan bakar gas. Komponen ini berfungsi untuk mengintegrasikan aliran gas, regulator, katup, dan sakelar tekanan ke dalam satu unit yang ringkas. Dengan mengandalkan katup dudukan ganda, alat ini dirancang menggunakan sistem modular yang memberikan fleksibilitas lebih dalam pengaturan regulator dan keamanan gas. MultiBloc ini kompatibel untuk digunakan pada gas alam, gas natural, serta berbagai jenis gas netral lainnya.
5. Pressure Switch Gas :
   • Fungsi utama pressure switch Dungs (seperti seri LGW) pada burner Riello RLS 70 (seri Dual Fuel atau Gas) adalah sebagai alat pengaman (proteksi) yang bertugas memonitor tekanan gas atau udara. Komponen ini memastikan tekanan bahan bakar atau udara berada di batas aman sebelum dan selama proses pembakaran berlangsung.
6. Selenoid Valve Fuel Oil :
   • fungsi solenoid valve pada burner Riello RLS 70 dual fuel adalah sebagai keran otomatis yang mengatur buka-tutup aliran bahan bakar solar menuju nozzle atau kepala pembakar. Karena sistemnya dual fuel, burner ini memiliki dua set solenoid valve terpisah untuk masing-masing bahan bakar agar dapat beroperasi dengan aman
7. Fan Blower :
   • fungsi utama fan blower pada burner dual fuel riello rls 70 adalah baling-baling yang di gerkan oleh motor elctrik untuk memasok kebutuhan oksigen (udara) secara presisi ke dalam ruang bakar agar bahan bakar (gas maupun solar) dapat terbakar dengan sempurna.
8. Dinamo Motor burner:
   • Dinamo motor pada burner Riello RLS 70 dual fuel berperan sebagai penggerak utama dalam mengoperasikan kipas blower serta pompa oli. Komponen ini berfungsi untuk memastikan pasokan udara yang optimal, yang sangat penting dalam mendukung proses pembakaran.
9. Pompa Bahan bakar Suntec :
   • Pompa oil SUNTEC model AJ6 cc adalah pompa bahan bakar minyak solar riello rls 70 yang dilengkapi pengatur tekanan katup dengan pemutus. Set roda gigi menarik oli dari tangki melalui filter internal dan memindahkannya ke katup yang mengatur tekanan oli ke saluran nosel. Semua minyak yang tidak lolos saluran nosel akan dilewati melalui katup kembali ke saluran balik dalam dua pipa instalasi atau, jika instalasi satu pipa, kembali ke lubang hisap di set roda gigi.
10. 10. Trafo Pengapian F.I.D.A :
    • Ignition trnsformer FIDA ialah alat  Trafo pengapian menghasilkan percikan api dari pembakar burner riello rls 70. Secara khusus, ketika diberi energi oleh tegangan listrik, mereka menghasilkan energi tinggi pada output, juga bekerja sebagai isolasi dan stabilisasi arus tegangan pada burner, banyak juga  di gunakan pada burner dengan sistem control otomastis.
11. Electrode Pemantik :
    • Pemantik atau elektroda adalah perangkat yang berfungsi untuk memicu proses pembakaran pada burner Riello RLS 70 Dual Fuel. Alat ini menghasilkan percikan api atau cahaya yang, ketika dikombinasikan dengan bahan bakar dan hembusan udara, akan menciptakan pembakaran api secara efektif.

Dari berbagai komponen utama burner Riello yang telah disebutkan sebelumnya, untuk mendukung pemeliharaan dan pengoperasian selama 24 jam, kami merekomendasikan agar tersedia stok suku cadang yang memadai. Hal ini didasarkan pada pengalaman kami, di mana sejumlah masalah sering kali timbul akibat pengaturan yang kurang tepat atau ketidaksesuaian pada bagian-bagian tertentu.

Sepesifikasi Fitur Burner Riello RLS  70

Pembakar burner Riello Seri RLS 70 bahan bakar ganda rancangan paksa monoblok, operasi dua tahap, terdiri dari:

• Sirkuit penghisap udara dilapisi bahan kedap suara
• Kipas dengan bilah melengkung terbalik
• Motor starter kipas
• Peredam udara untuk pengaturan udara yang dikendalikan oleh motor servo
• Sakelar tekanan udara minimum
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan
• Pompa roda gigi untuk suplai bahan bakar bertekanan tinggi
• Motor starter pompa
• Katup pengaman oli
• Dua katup oli (tahap 1 dan 2)
• Kotak kontrol keamanan pembakar
• Perangkat elektronik untuk memeriksa semua mode operasional pembakar (Panel Led)
• Fotosel UV untuk deteksi api
• Saklar nyala/mati pembakar
• Pemilih Minyak/Gas
• Sakelar tahap pertama dan kedua secara manual
• Colokan untuk sambungan listrik (RLS 28-38-50)
• Jendela inspeksi api
• Bilah geser untuk pemasangan dan pemeliharaan yang lebih mudah
• Filter perlindungan terhadap gangguan radio
• Tingkat perlindungan listrik IP 44.

CATALOGE RIELLO RLS 70
