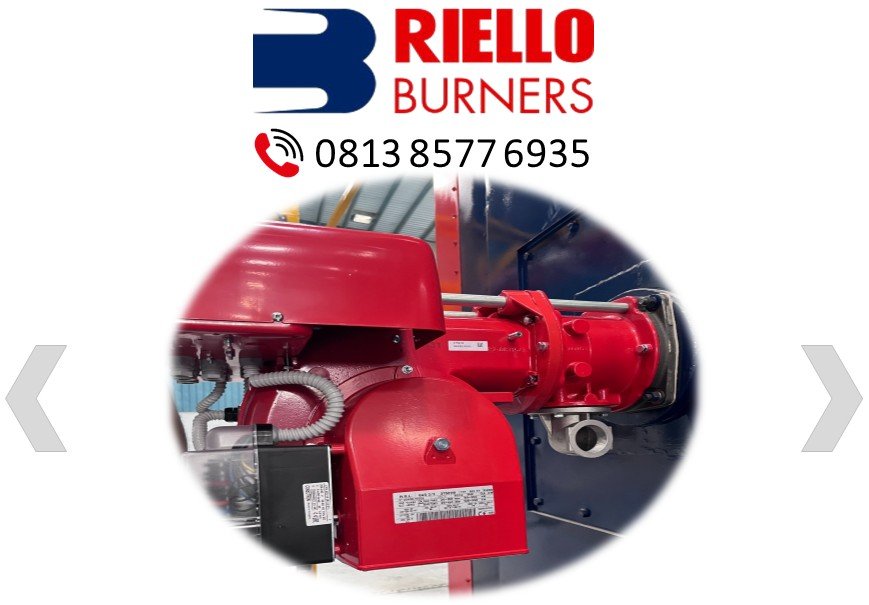

Pembakaran riello Seri Gas 5/2 adalah burner lesensi italy berbahan bakar gas LPG dengan kapasitas 6 hingga 25.5 nm3/h dan dirancang untuk instalasi pembakaran mesin industri seperti ketel boiler, tangki oil atau furnace kecil atau sedang. Operasi ini terdiri dari two satge dan Kepala pembakaran dapat disesuaikan berdasarkan edisi yang diperlukan, memungkinkan untuk kinerja yang optimal, memastikan pembakaran yang baik dan mengurangi konsumsi.

Fitur utama pembakar ini adalah keandalan konstruksi yang sederhana dan kuat yang memungkinkan operasi tanpa intervensi pemeliharaan khusus. Pemeliharaan yang disederhanakan dicapai dengan sistem balok slide yang menyediakan akses mudah ke semua komponen penting dari kepala pembakaran. Semua komponen listrik mudah diakses dengan menghapus bidang perlindungan yang menjamin komponen intervensi yang cepat dan aman.

Data Teknis Riello Gas 5/2

• Type : 523 T1
• Code : 3752318 – 20102494
• Daya Thermal min, : 155/320 Kw
• Daya Thermal max, : 660 kw Setara 568.000 kcal
• Konsumsi Gas LPG : 6/12÷25,5 Nm3/h
• Sistem pemabakar : Dua tahap (two stage)
• Daya Listrik : 3 Phs/50 hz /230-400 V~(±10%)
• Air temperatur max : 60 deg
• Peredam suara : 83 dB(A)
• Ignition Transformer : 230V – 1×8 kV – 1,8 A – 20 mA
• Motor protection level : IP40

Kondisi referensi:

• Suhu: 20°C
• Tekanan: 1000 mbar
• Ketinggian: 100 m dpl.
• Kebisingan diukur pada jarak 1 meter.

Pengaturan instalasi Produk

Pembakar Riello seri ini dilengkapi dengan bilah geser yang memudahkan proses pemasangan dan pemeliharaan. Setelah melakukan pengeboran pada tempat dudukan flange burner boiler, gunakan paking yang disediakan sebagai templat untuk menggali lubang. Selanjutnya lepaskan tabung gas dari pembakar dan pasang ke ketel. Sesuaikan kepala pembakaran sesuai kebutuhan. Pasang kereta gas, memilihnya berdasarkan output maksimum dari boiler, dan perhatikan diagram yang terlampir. Setelah itu, pasang kembali casing pembakar ke palang geser. Terakhir, tutup pembakar dan geser hingga terhubung dengan flensa.

Start Up dan sambungan listrik :

Buat sambungan listrik ke boiler mengikuti diagram pengkabelan yang disertakan dalam instruksi buku pegangan. Putar motor untuk memeriksa arah putaran (jika motor tiga fasa). Lakukan kalibrasi pengapian pertama pada rangkaian gas. Saat memulai, periksa:

• Tekanan gas pada kepala pembakaran (ke keluaran maks dan minimum)
• Kualitas pembakaran, ditinjau dari zat yang tidak terbakar dan udara berlebih.
