RIELLO RS 250 /M MZ – GAS BURNER 600-2650 KW

Gas Burner Riello RS 250 /M Mz mencakup rentang daya pembakaran dari 45 hingga 2650 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau menengah, boiler udara panas atau uap, dan boiler minyak diatermik. Pengoperasian dapat berupa “progresif dua tahap” atau, alternatifnya, “modulasi” dengan pemasangan regulator logika PID dan probe yang sesuai.

Seri burner Riello RS 250 ini menjamin tingkat efisiensi tinggi di semua aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya operasional. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

Data Teknis Gas Burner Riello RS

• Model : RS 250 /M Mz
• Type :866 T
• Code unit : (3788400 – 3788410) (3788401 – 3788411)
• Bahan Bakar : Natural Gas- LPG- CNG-PGN
• Pengoprasian : Two Stage Or Modulating
• Keluaran Pembakaran :
  • 600/1250 – 2650 Kw
  • 516/1075 – 2279 Mcal/jam
• Keluaran Gas LPG : 23/48÷103 Nm3/Jam
• Suhu Lingkungan: 0 – 40 °C
• Suhu Udara Mudah terbakar maks : 60 °C
• Power Listrik : 3 Phase, 3 ~ 230 – 400V ~ +/-10% 50Hz
• Power Motor : 2890Rpm- 230/400V-5.5KW – 9,1 -72.8A
• Trafo Pengapian : 230 V – 1 x 15 kV, 1A – 20 mA
• Konsumsi Daya Listrik : 6.5 Kw
• Tingkat Perlindungan Listrik : IP44
• Type Control : Siemens RMG/M88.
• Type Servo : Siemens SQN31
• Berat Unit : -+ 82 Kg/unit

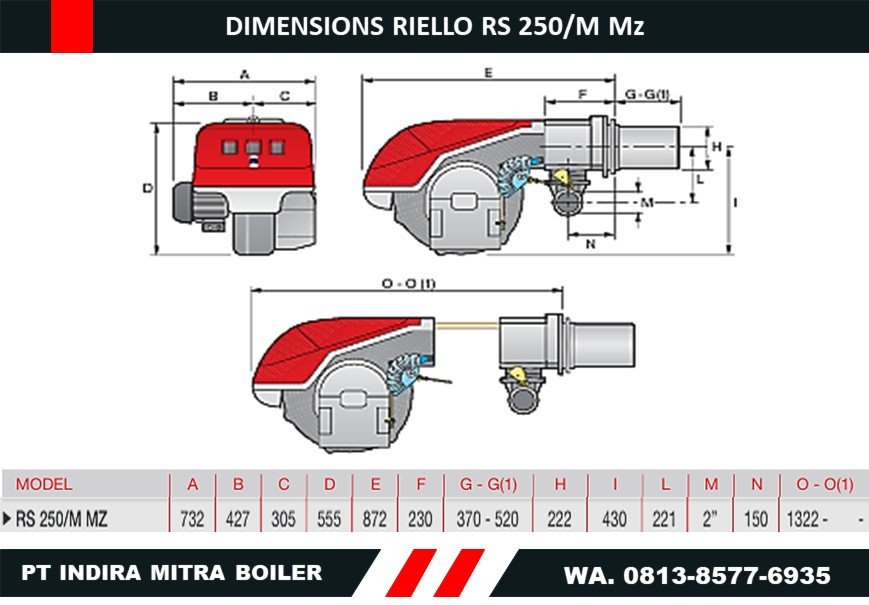

Dimensi Burner :

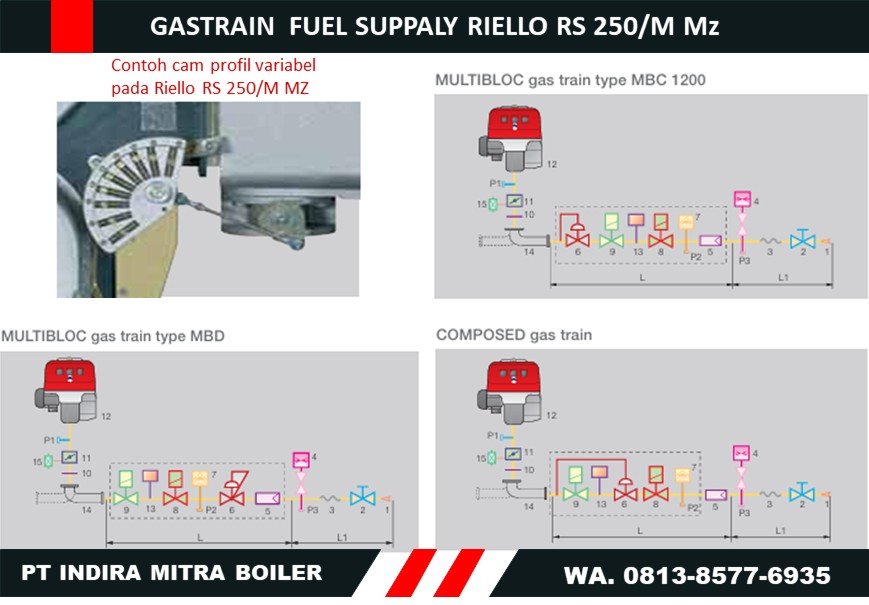

Saluran Gastrain Burner

Pembakar dilengkapi dengan katup kupu-kupu untuk mengatur bahan bakar, yang dikendalikan oleh servomotor cam profil variabel. Bahan bakar dapat disuplai dari sisi kanan atau kiri. Sakelar tekanan gas maksimum menghentikan pembakar jika terjadi tekanan berlebih di saluran bahan bakar, Saluran gas dapat dipilih agar sesuai dengan kebutuhan sistem tergantung pada keluaran bahan bakar dan tekanan di saluran pasokan. Saluran gas dapat berupa tipe “Multibloc” (berisi komponen utama dalam satu unit) atau tipe “Composed” (rakitan komponen tunggal).

• 1: Pipa masukan gas
• 2: Katup manual
• 3: Sambungan anti-getaran
• 4: Pengukur tekanan dengan keran tekan
• 5: Filter
• 6: Regulator tekanan (vertikal)
• 7: Sakelar tekanan gas minimum
• 8: Solenoid pengaman VS (vertikal)
• 9: Solenoid pengaturan VR (vertikal)Dua pengaturan: daya pembakaran (bukaan cepat) daya maksimum (bukaan lambat)
• 10: Gasket dan flensa yang disertakan dengan burner
• 11: Katup kupu-kupu pengaturan gas
• 12: Burner
• 13: Mekanisme kontrol segel untuk katup 8-9. Menurut standar EN 676, kontrol segel wajib untuk burner dengan daya maksimum di atas 1200 kW (dalam rangkaian gas dengan kontrol segel)
• 14: Adaptor rangkaian gas-burner
• 15: Sakelar tekanan gas maksimum
• P1: Tekanan kepala pembakaran
• P2: Tekanan hilir dari regulator
• P3: Tekanan hulu dari filter
• L: Rangkaian gas dipasok secara terpisah, dengan kode yang diberikan dalam tabel
• L1: Tanggung jawab pemasang

Ringkasan Produk Riello Rs 250

Riello Rs 250 merupakan Pembakar gas monoblok dengan aliran udara paksa dan pengoperasian progresif atau modulasi dua tahap, dengan kit khusus, sepenuhnya otomatis, terdiri dari:

• Sirkuit penghisap udara dilapisi dengan bahan kedap suara
• Kipas dengan bilah bilah lurus (model RS 250/M MZ)
• Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar yang dikendalikan oleh servomotor dengan cam variabel
• Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan korosi dan suhu tinggi
  • – elektroda pengapian
  • – probe ionisasi
  • – distributor gas
  • – cakram stabilitas nyala
• Sakelar tekanan gas maksimum untuk menghentikan pembakar jika terjadi tekanan berlebih pada saluran pasokan bahan bakar
• Sakelar tekanan udara minimum menghentikan pembakar jika terjadi Jumlah udara yang tidak mencukupi di kepala pembakaran
• Panel kontrol api, dilengkapi dengan fungsi kontrol untuk penempatan servomotor yang benar
• Panel kontrol api berbasis mikroprosesor, dengan fungsi diagnostik (model RS 250/M MZ)
• Sakelar pemilihan hidup/mati burner
• Sakelar pemilihan peningkatan/penurunan output manual atau otomatis
• Jendela inspeksi api
• Batang geser untuk pemasangan dan perawatan yang lebih mudah
• Filter pelindung terhadap interferensi radio
• Tingkat perlindungan listrik IP 44.

Rangkaian Gas / Gastrain

Saluran pasokan bahan bakar, dalam konfigurasi MULTIBLOK atau konfigurasi KOMPOSIDA, dilengkapi dengan:

• -Gas Filter
• -Gas regulator
• – Stabilizer
• – Sakelar tekanan gas minimum
• – Katup pengaman
• – Kontrol segel katup (untuk daya keluaran > 1200 kW)
• – Katup kerja satu tahap dengan pengatur keluaran gas pengapian

CATALOGE BURNER RIELLO RS 250/M Mz
