RIELLO RS 190 TYPE 835 T1 – GAS BURNER 2290 KW

Riello RS 190 adalah alat pembakaran atau Burner gas asal Italia yang mampu menghasilkan kapasitas pembakaran antara 470 – 2290 Kw . Pengoperasiannya adalah “dua tahap progresif” burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisap udara dan material peredam suara yang terintegrasi. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

Data Teknis Gas Burner Riello RS

• Model : RS 190
• Mrek : Riello Italy
• Type :835 T1
• Code unit : (3785812 – 3785813) (20011696 – 20011698)
• Bahan Bakar : Natural Gas- LPG- CNG-PGN
• Pengoprasian : Two Stage (Dua Tahap Progresive)
• Keluaran Pembakaran :
  • 470/1279 – 2290 Kw
  • 405/1100 – 1970 Mcal/jam
• Keluaran Gas LPG : 18/50÷89 Nm3/Jam
• Suhu Lingkungan: 0 – 40 °C
• Suhu Udara Mudah terbakar maks : 60 °C
• Power Listrik : 3 Phase, 3 ~ 230 – 400V ~ +/-10% 50Hz
• Power Motor : 2890Rpm- 230/400V-4500W – 9,1 -72.8A
• Trafo Pengapian : 230 V – 1 x 8 kV, 1A – 20 mA
• Konsumsi Daya Listrik : 2600 w
• Tingkat Kebisingan : 83,1 dB(A)
• Tingkat Perlindungan Listrik : IP44
• Berat Unit : -+ 82 Kg/unit

Dimensi Riello RS 190 :

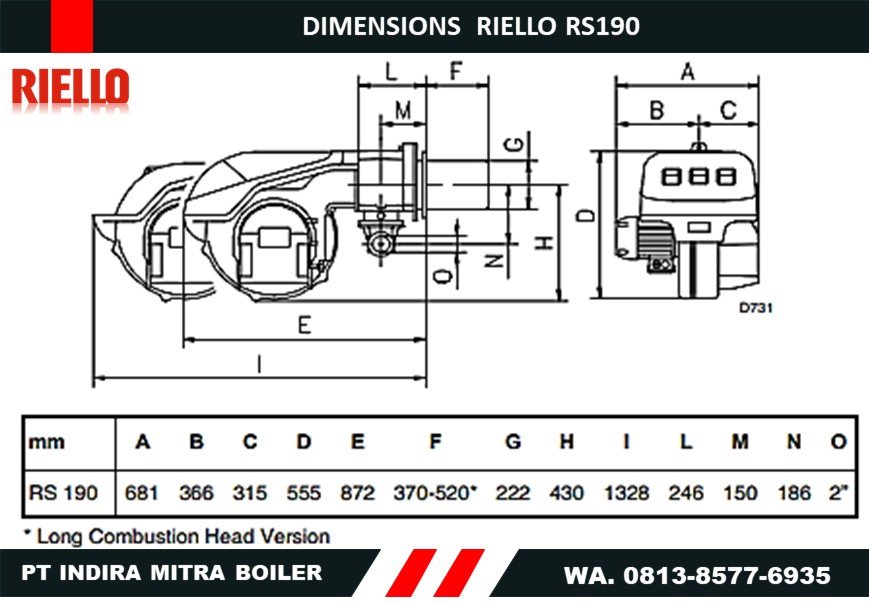

Pengukuran perkiraan Dimensi maksimum pembakar diberikan pada (C). Perlu diingat bahwa pemeriksaan kepala pembakaran memerlukan pembukaan pembakar dengan menarik bagian belakang pada batang geser. Dimensi maksimum pembakar saat terbuka diberikan oleh pengukuran I.

Rangkaian Gastrain / Saluran Gas

Saluran gas dapat masuk ke pembakar dari sisi kanan atau kiri, tergantung mana yang paling nyaman. Katup gas harus sedekat mungkin dengan pembakar untuk memastikan gas mencapai kepala pembakaran dalam rentang waktu aman 3 detik. Pastikan bahwa rentang kalibrasi pengatur tekanan (warna pegas) mencakup tekanan yang dibutuhkan oleh pembakar.

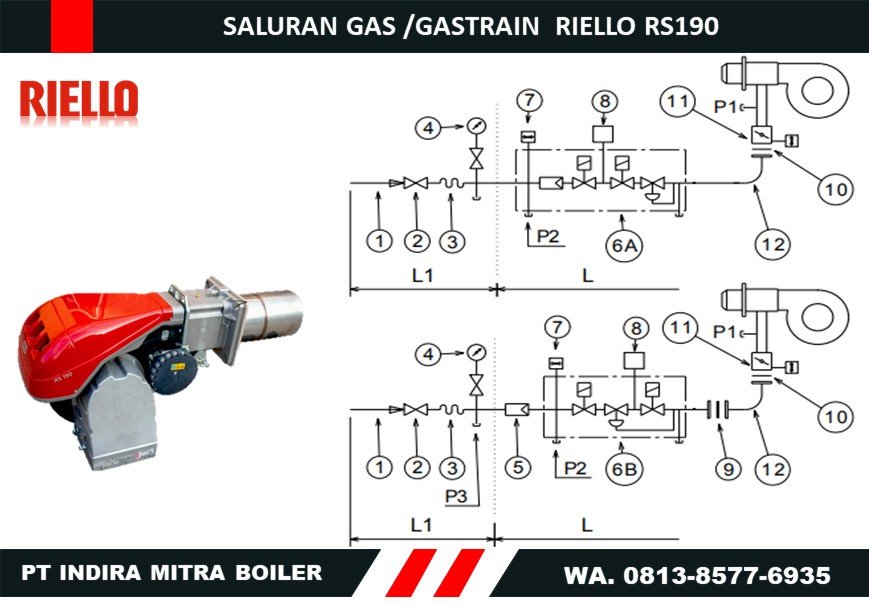

1. – Gas input pipe
2. – Manual valve
3. – Vibration damping joint
4. – Pressure gauge with pushbutton cock
5. – Filter
6. 6A – Threaded” Multibloc including:
   – filter (replaceable)
   – functioning valve
   – pressure governor
   6B – Flanged” Multibloc including:
   – safety valve
   – functioning valve
   – pressure governor
7.  – Minimum gas pressure switch
8. – Gas valve leak detection control device. gas valve leak detection control devices are compulsory for burners with maximum outputs of more than 1200 kW.
9. – Gasket
10. – Standard issue burner gasket
11. – Gas adjustment butterfly valve
12. – Gas train/burner adaptor
    – supplied with burner
    – supplied on requested separately with the gas ramp for flanged versions
    P1 – Pressure at combustion head
    P2 – Up-line pressure valve/adjuster
    P3 – Pressure up-line from the filter
    L – Gas train supplied separately with the code
    L1 – The responsibility of the installer

Panduan Instalasi /Pemasangan burner

Instalasi, pengoperasian awal, dan perawatan harus dilakukan oleh personel yang berkualifikasi dan terampil. Semua operasi harus dilakukan sesuai dengan buku panduan teknis yang disertakan dengan burner.

BURNER SETTING : Semua burner memiliki batang geser, untuk memudahkan instalasi dan perawatan. Setelah mengebor pelat boiler, menggunakan gasket yang disertakan sebagai templat, bongkar pipa semburan dari burner dan pasang ke boiler. Sesuaikan kepala pembakaran. Pasang rangkaian gas, pilih berdasarkan output maksimum boiler dan pertimbangkan diagram terlampir. Pasang kembali casing burner ke batang geser. Tutup burner, geser ke atas hingga ke flensa.

ELECTRICAL CONNECTION AND START UP : Lakukan sambungan listrik ke boiler mengikuti diagram pengkabelan yang disertakan dalam buku panduan instruksi. Putar motor untuk memeriksa arah putaran (jika itu motor tiga fasa). Lakukan kalibrasi pengapian pertama pada rangkaian gas. Saat dinyalakan, periksa: – Tekanan gas pada kepala pembakaran (hingga output maksimum dan minimum) – Kualitas pembakaran, dalam hal zat yang tidak terbakar dan kelebihan udara.

MAINTENANCE BURNER: Perawatan pembakar Riello RS sangat sederhana berkat sistem batang geser yang memungkinkan akses mudah ke komponen internal. RS 190 memiliki batang geser yang diperkuat baru yang membuat struktur pembakar sangat kuat
selama perawatan.

Ringkasan Produk Riello Rs 190

Riello Rs 190 merupakan pembakar gas monoblok dengan aliran udara paksa dan pengoperasian dua tahap, sepenuhnya otomatis, terdiri dari:

• Sirkuit penghisap udara dilapisi dengan bahan kedap suara
• Kipas dengan bilah bilah lurus (model 190)
• Peredam udara untuk pengaturan aliran udara dan katup kupu
• kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh servomotor dengan cam variabel
• Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – probe ionisasi
  • – distributor gas
  • – cakram stabilitas nyala api
• Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
• Panel kontrol nyala api berbasis mikroprosesor, dengan fungsi diagnostik
• Steker dan soket untuk sambungan listrik
• Sakelar pemilihan hidup/mati burner
• Sakelar manual tahap 1 – 2
• Jendela inspeksi nyala api
• Batang geser untuk pemasangan dan perawatan yang lebih mudah
• Filter pelindung terhadap interferensi radio
• Tingkat perlindungan listrik IP 44.

KATALOGE RIELLO RS 190 PDF
