RIELLO RS 130 TYPE 823 T1 – GAS BURNER 1512 KW

Spesifikasi Gas Burner Riello RS 130

Burner Riello RS 130 tipe 823 T1 adalah alat pembakaran berbahan bakar gas asal Italia yang mampu menghasilkan kapasitas pembakaran antara 372 – 1512 Kw. Pengoperasiannya menggunakan sistem two-stage progresif dengan bahan bakar gas seperti LPG, CNG, atau PGN, yang dilengkapi dengan rangkaian gas train (jalur gas burner), yang mencakup berbagai komponen penting di dalamnya. Burner juga sangat cocok untuk digunakan pada aplikasi seperti boiler berkapasitas 1,5 ton, thermal oil heater 1 juta kcal, serta sistem pemanas baik direct (langsung) maupun indirect (tidak langsung).

• Gas Multiblock/Solenoid (Dungs): Berfungsi untuk mengatur tekanan dan aliran gas dengan presisi.
• Manometer Gauge Low: Mengukur tekanan gas yang telah dikompresi menjadi tekanan rendah (low pressure milibar).
• Gas Relay Valve (madas): Komponen pengaman kritis yang secara otomatis memutus suplai gas saat api pembakar mati, sehingga mencegah risiko kebocoran, ledakan, atau keracunan akibat gas.
• Regulator Gas (Madas): Digunakan untuk menurunkan tekanan gas dari level bar ke milibar agar sesuai dengan kebutuhan operasional.
• Manometer Gauge Hight (webrock): Pengukur tekanan gas masuk dan keluar dengan level Bar
• Gas Filter Burner ( Madas) : Menyaring partikel atau kotoran dalam gas guna memastikan bahan bakar tetap bersih dan mendukung keamanan serta performa optimal.

Data Teknis Gas Burner Riello RS

• Model : RS 130
• Type :823 T1
• Code unit : 3785502- 3785503
• Mrek : Riello Italy
• Bahan Bakar : Natural Gas- LPG- CNG-PGN
• Pengoprasian : Two Stage (Dua Tahap Progresive)
• Keluaran Pembakaran :
  •  372/930 – 1512 Kw
  • 320/800 – 1300 Mcal/jam
• Keluaran Gas LPG : 14,4/36÷59 Nm3/Jam
• Suhu Lingkungan: 0 – 40 °C
• Suhu Udara Mudah terbakar maks : 60 °C
• Power Listrik : 3 Phase, 3 ~ 230 – 400V ~ +/-10% 50Hz
• Power Motor : 2890Rpm- 230/400V-2200W – 7.9 – 4.6A
• Trafo Pengapian : 230 V – 1 x 8 kV, 1A – 20 mA
• Konsumsi Daya Listrik : 2600 w
• Tingkat Kebisingan :
  • Tekanan Suara 78.5 dB (A)
  • Keluaran Suara 89.5 dB (A)
• Tingkat Perlindungan Listrik : IP44
• Berat Unit : -+ 73 Kg/unit

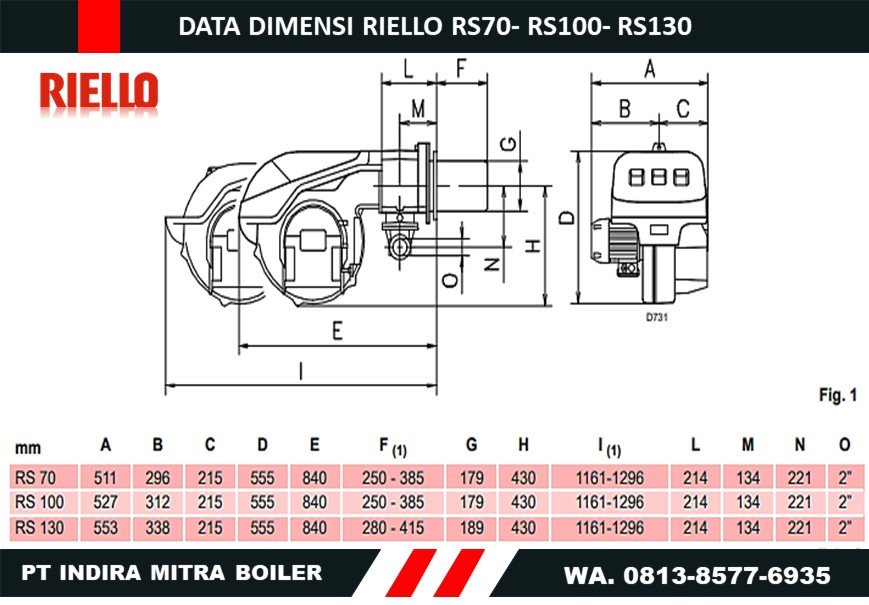

Dimensi Burner :

Dimensi maksimum pembakar diberikan pada Gambar 1. Perhatikan bahwa untuk memeriksa kepala pembakaran, pembakar harus digeser ke belakang dan diputar ke atas. Dimensi maksimum pembakar terbuka, tanpa penutup, diberikan oleh pengukuran I.

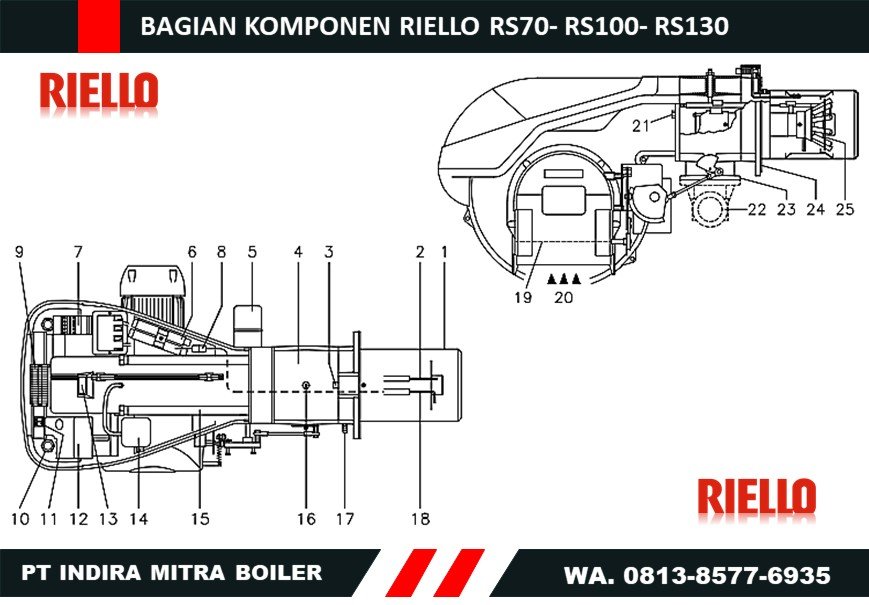

Struktur Bagian Komponen Riello RS

1. Kepala pembakaran
2. Elektroda pengapian
3. Sekrup untuk penyetelan kepala pembakaran
4. Sambungan pipa
5. Servomotor yang mengontrol katup kupu-kupu gas dan katup peredam udara (dengan menggunakan mekanisme cam profil variabel).
   – Saat pembakar tidak beroperasi, peredam udara tertutup sepenuhnya untuk meminimalkan penyebaran panas dari boiler akibat aliran udara dari cerobong asap yang menarik udara dari saluran masuk udara kipas.
6. Ekstensi untuk batang geser
7. Pembuat kontak motor dan relai termal dengan tombol reset
8. Steker-soket pada kabel probe ionisasi
9. Papan terminal
10. Grommet kabel untuk instalasi listrik (dilakukan oleh pemasang)
11. Dua sakelar:
    – satu untuk “menyalakan – mematikan pembakar”
    – satu untuk “tahap 1 – 2”
12. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
13. Jendela inspeksi api
14. Sakelar tekanan udara minimum (tipe diferensial)
15. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
16. Titik uji tekanan gas dan sekrup pengikat kepala
17. Titik uji tekanan udara
18. Probe sensor api
19. Peredam udara
20. Saluran masuk udara kipas
21. Sekrup pengaman kipas ke sambungan pipa
22. Pipa input gas
23. Katup kupu-kupu gas
24. Flensa pengikat boiler
25. Cakram stabilitas api

Dua jenis kegagalan pembakar dapat terjadi:

• PENGUNCIAN KOTAK KONTROL: jika tombol kotak kontrol (LED merah) menyala Jika lampu indikator naik, itu menunjukkan bahwa pembakar terkunci. Untuk mengatur ulang, tahan tombol selama 1 hingga 3 detik.
• PENGUNCIAN MOTOR: untuk melepaskan penguncian, tekan tombol pada relai termal 7)(Gambar 4)

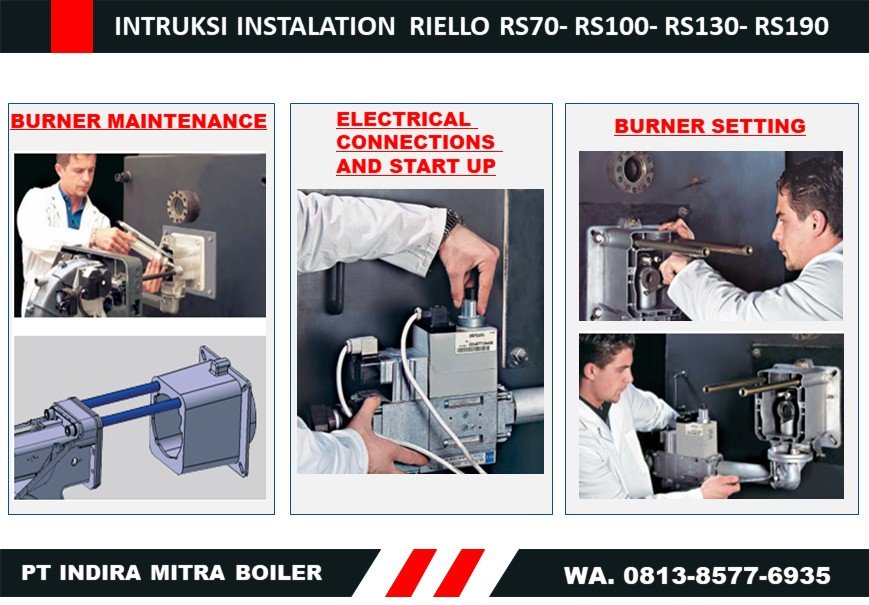

Panduan Instalasi /Pemasangan burner

Instalasi, pengoperasian awal, dan perawatan harus dilakukan oleh personel yang berkualifikasi dan terampil. Semua operasi harus dilakukan sesuai dengan buku panduan teknis yang disertakan dengan burner.

BURNER SETTING : Semua burner memiliki batang geser, untuk memudahkan instalasi dan perawatan. Setelah mengebor pelat boiler, menggunakan gasket yang disertakan sebagai templat, bongkar pipa semburan dari burner dan pasang ke boiler. Sesuaikan kepala pembakaran. Pasang rangkaian gas, pilih berdasarkan output maksimum boiler dan pertimbangkan diagram terlampir. Pasang kembali casing burner ke batang geser. Tutup burner, geser ke atas hingga ke flensa.

ELECTRICAL CONNECTION AND START UP : Lakukan sambungan listrik ke boiler mengikuti diagram pengkabelan yang disertakan dalam buku panduan instruksi. Putar motor untuk memeriksa arah putaran (jika itu motor tiga fasa). Lakukan kalibrasi pengapian pertama pada rangkaian gas. Saat dinyalakan, periksa: – Tekanan gas pada kepala pembakaran (hingga output maksimum dan minimum) – Kualitas pembakaran, dalam hal zat yang tidak terbakar dan kelebihan udara.

MAINTENANCE BURNER: Perawatan pembakar Riello RS sangat sederhana berkat sistem batang geser yang memungkinkan akses mudah ke komponen internal.

KATALOGE RIELLO RS 130 PDF
