GAS BURNER RIELLO R40 FS 20

Burner Riello model R40 FS 20 merupakan perangkat pembakar bahan bakar LPG atau gas alam dengan kapasitas daya pembakaran berkisar antara 81 hingga 220 kW. Burner ini dirancang khusus untuk kebutuhan aplikasi industri ringan hingga skala kecil, dilengkapi dengan sistem kontrol berbasis mikroprosesor. Sistem ini tidak hanya menawarkan fungsi diagnostik yang canggih tetapi juga menjamin tingkat kualitas yang tinggi serta memastikan pengoperasian yang aman dan andal.

Data Teknis Burner Riello FS20

• Model : Riello R 40 FS20
• Kode : 3756935
• Tipe : 569T30
• Jenis bahan bakar : Natural Gas ,LPG/CNG/PGN
• Pengoprasian : One Stage On/of
• Kapasitas thermal : 70.000- 189.000 Kcal (81- 220 kw)
• Konsumsi bahan bakar (LPG) : 3.1 – 8.5 Nm3/h
•  GasPower listrik : 1 Phase/ 230 V/ 50-60 hz
• Motor Kipas: 2750 Rpm, 288 rd/s, 230V, 50-60 Hz, 150W, 1,3 A
• Trafo Pengapian: Primer 230V / 1,8A – Sekunder 8 kV / 30 mA
• Kapasitor: 5 µF
• Daya Listrik yang Diserap: 0,25 Kw
• Tingkat Perlindungan: IP 40
• Berat: 16 Kg

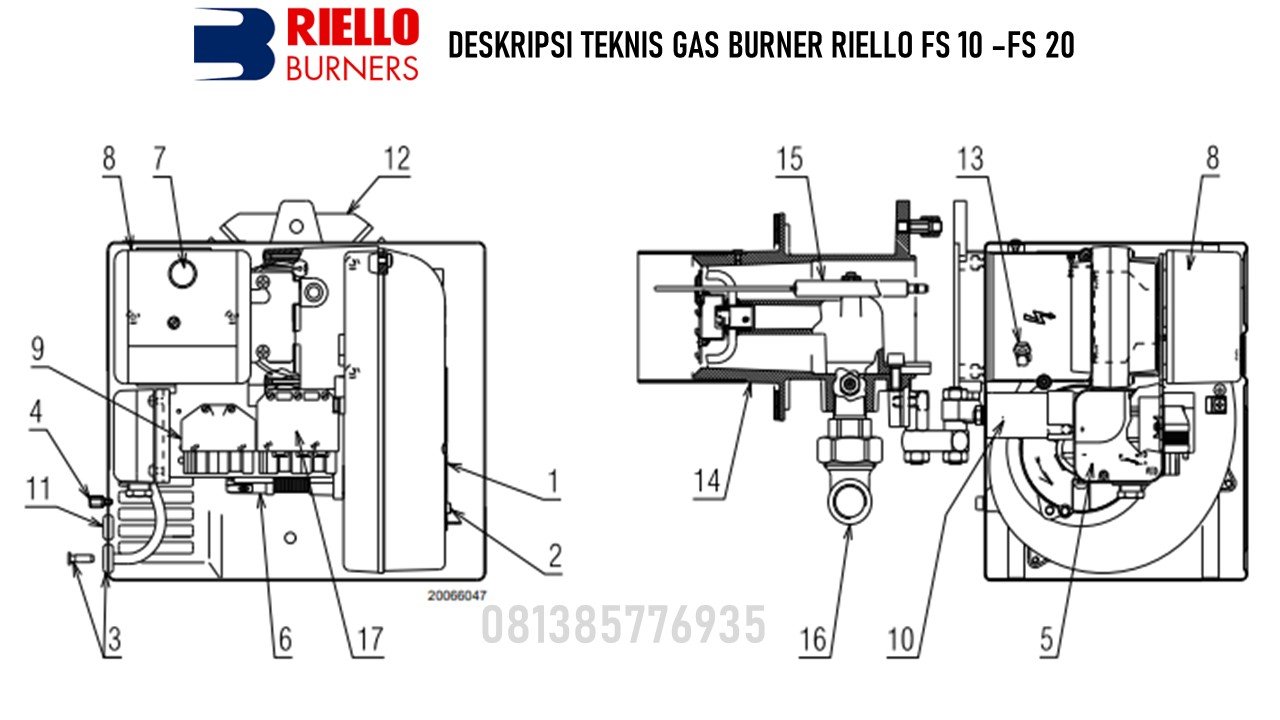

Deskripsi Teknis Riello Fs 10

1. Peredam udara
2. Sekrup pengencang peredam
3. Titik uji tekanan (-)
4. Sekrup pengencang penutup
5. Sakelar tekanan udara
6. Motor
7. Sinyal pengunci dengan tombol reset
8. Kotak kontrol
9. Soket 6 kutub untuk saluran gas
10. Kapasitor
11. Grommet
12. Flensa
13. Titik uji tekanan (+)
14. Kepala pembakaran
15. Probe elektroda
16. Siku saluran gas
17. Soket 7 kutub untuk catu daya dan kontrol jarak jauh

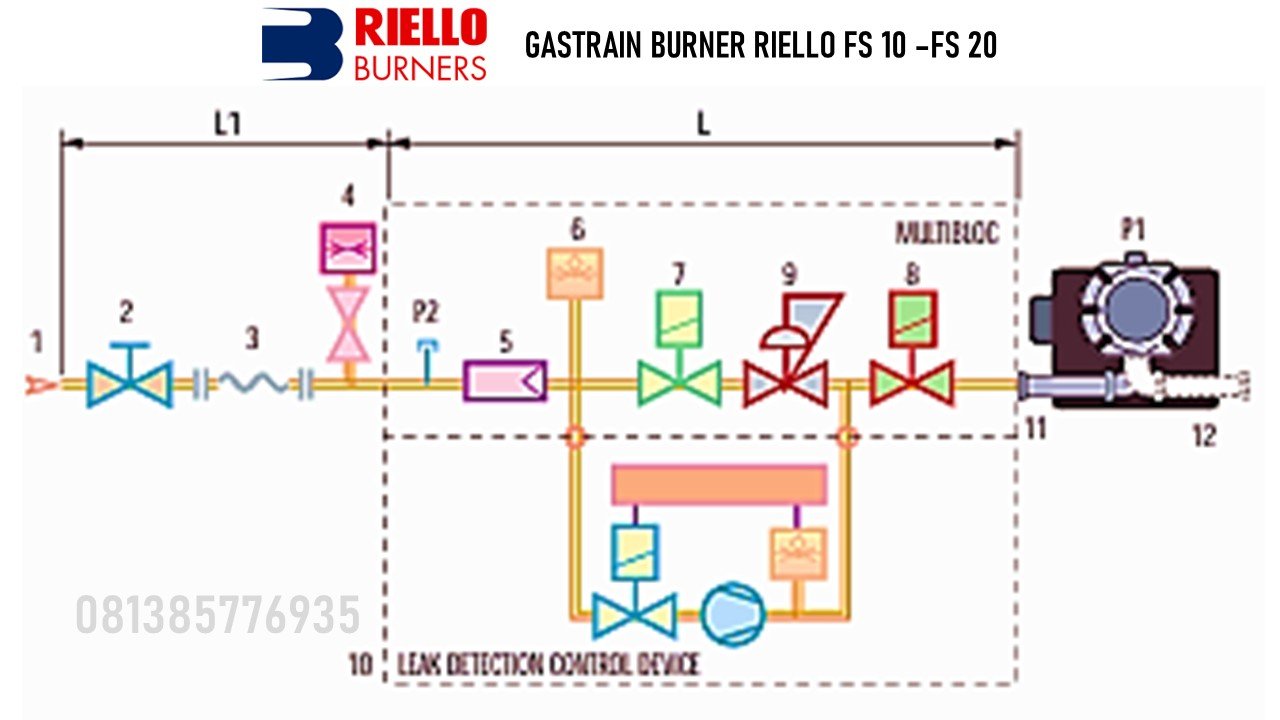

Rangkain Gastrain Burner

Pembakar Gas burner Riello fs 20 dapat diatur untuk pasokan bahan bakar dari sisi kanan atau kiri. Tergantung pada keluaran gas dan tekanan yang tersedia di saluran pasokan, Anda harus memeriksa rangkaian gas yang tepat untuk disesuaikan dengan kebutuhan sistem. Rangkaian gas bertipe Multibloc / Gas selenoid, berisi komponen utama dalam satu unit.

1. Gas delivery pipe
2. Manual valve
3. Vibration damping joint
4. Gas pressure gauge
5. Filter
6. Gas pressure switch
7. Safety solenoid
8. Adjustment solenoid: firing delivery adjustment (rapid opening) maximum delivery adjustment (slow opening)
9. Pressure regulator
10. Leak detection control device for valves 7 and 8 (accessory)
11. Gas train-burner adapter
12. Burner

• P1Combustion head pressure
• P2Upstream pressure from the filter
• L Gas train supplied separately
• L1To be performed by the installer

Sepesifikasi Gas Riello R40 FS20

Gas Burner Reillo fs 20, sepenuhnya otomatis, dengan pengaturan satu tahap yang dilengkapi dengan:

• Kipas dengan bilah lengkung ke depan
• Penutup dilapisi dengan bahan peredam suara
• Peredam udara logam dan tetap dengan pengaturan
• Motor listrik satu fasa 230 V, 50 Hz
• Kepala pembakaran yang dilengkapi dengan:
  • – kerucut kepala baja tahan karat, tahan terhadap suhu tinggi
  • – elektroda pengapian
  • – probe ionisasi
  • – distributor gas
  • – cakram stabilitas api – jendela inspeksi api
• Sakelar tekanan udara yang dapat disesuaikan, dengan pemilih bertingkat, untuk menjamin penguncian pembakar jika udara yang mudah terbakar tidak mencukupi
• Panel kontrol api berbasis mikroprosesor MG 557 (dengan diagnostik, reset jarak jauh, pembersihan berkelanjutan terintegrasi, daur ulang, pembersihan pasca-pembakaran)
• Tingkat perlindungan listrik IP X0D.

Perlengkapan standar:

• Layar insulasi flensa
• Sekrup dan mur untuk memasang flensa ke boiler
• Soket 7 kutub
• Engsel
• Nipple reduksi Rp 1/2” – Rp 3/8” (khusus R40 FS3)
• Grommet
• Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
• Katalog suku cadang.

Burner riello Fs 20 ini memiliki desain khusus untuk mengurangi kebisingan, kemudahan pemasangan dan penyesuaian, untuk mendapatkan ukuran sekecil mungkin agar sesuai dengan semua jenis mesin yang menggunakanya. Burner ini disetujui oleh Standar Eropa EN 676 dan sesuai dengan Petunjuk Eropa untuk EMC, Tegangan Rendah, Mesin, dan Efisiensi.

CATALOGE GAS BURNER RIELLO 40 FS SERIES
