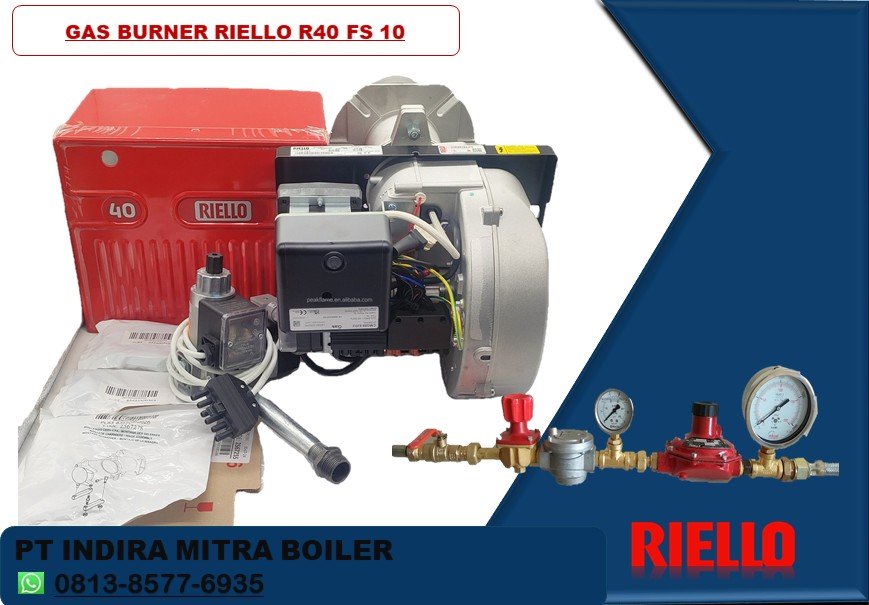

GAS BURNER RIELLO R40 FS 10 (100.000 KCAL)

Burner Riello R40 FS10 merupakan alat pembakar bahan bakar gas tipe satu tahap (one stage) dengan kapasitas operasi yang mencakup rentang antara 36.000 hingga 100.000 kcal/h. Seri ini dirancang dalam empat konfigurasi struktural yang berbeda, namun semua modelnya menggunakan komponen yang sama, yang dikembangkan oleh Riello S.P.A. Kualitas tinggi yang diterapkan pada produk ini memastikan kinerja yang aman dan andal. Pembakar Riello 40 FS dilengkapi dengan sistem kontrol berbasis mikroprosesor yang mendukung beragam fungsi diagnostik untuk meningkatkan efisiensi dan kemudahan pemantauan.

Teknikal Data Gas Burner Riello FS10

• Model: Riello R40 FS10
• Kode: 3756435
• Tipe: 564T30
• Bahan Bakar: Gas Alam, LPG, CNG, PGN
• Operasi: Satu Tahap
• Kapasitas termal: 36.000-100.000 Kcal
• Tekanan Gas: 18 mbar – maks. 360 mbar
• Daya Listrik: 1 Fase/ 230 V/ 50-60 Hz
• Motor Kipas: 2800 Rpm, 294 rd/s, 230V, 50-60 Hz, 90W, 0,75 A
• Trafo Pengapian: Primer 230V / 1,8A – Sekunder 8 kV / 30 mA
• Kapasitor: 4 µF
• Daya Listrik yang Diserap: 0,13 Kw
• Tingkat Perlindungan: IP 40
• Berat: 16 Kg

Deskripsi Teknis Riello Fs 10

1. Peredam udara
2. Sekrup pengencang peredam
3. Titik uji tekanan (-)
4. Sekrup pengencang penutup
5. Sakelar tekanan udara
6. Motor
7. Sinyal pengunci dengan tombol reset
8. Kotak kontrol
9. Soket 6 kutub untuk saluran gas
10. Kapasitor
11. Grommet
12. Flensa
13. Titik uji tekanan (+)
14. Kepala pembakaran
15. Probe elektroda
16. Siku saluran gas
17. Soket 7 kutub untuk catu daya dan kontrol jarak jauh

Rangkain Gastrain Burner

Pembakar Gas burner Riello fs 10 dapat diatur untuk pasokan bahan bakar dari sisi kanan atau kiri. Tergantung pada keluaran gas dan tekanan yang tersedia di saluran pasokan, Anda harus memeriksa rangkaian gas yang tepat untuk disesuaikan dengan kebutuhan sistem. Rangkaian gas bertipe Multibloc / Gas selenoid, berisi komponen utama dalam satu unit.

1. Gas delivery pipe
2. Manual valve
3. Vibration damping joint
4. Gas pressure gauge
5. Filter
6. Gas pressure switch
7. Safety solenoid
8. Adjustment solenoid: firing delivery adjustment (rapid opening) maximum delivery adjustment (slow opening)
9. Pressure regulator
10. Leak detection control device for valves 7 and 8 (accessory)
11. Gas train-burner adapter
12. Burner

• P1Combustion head pressure
• P2Upstream pressure from the filter
• L Gas train supplied separately
• L1To be performed by the installer

Sepesifikasi Gas Riello R40 FS10

Gas Burner Reillo fs 10, sepenuhnya otomatis, dengan pengaturan satu tahap yang dilengkapi dengan:

• Kipas dengan bilah lengkung ke depan
• Penutup dilapisi dengan bahan peredam suara
• Peredam udara logam dan tetap dengan pengaturan
• Motor listrik satu fasa 230 V, 50 Hz
• Kepala pembakaran yang dilengkapi dengan:
  • – kerucut kepala baja tahan karat, tahan terhadap suhu tinggi
  • – elektroda pengapian
  • – probe ionisasi
  • – distributor gas
  • – cakram stabilitas api – jendela inspeksi api
• Sakelar tekanan udara yang dapat disesuaikan, dengan pemilih bertingkat, untuk menjamin penguncian pembakar jika udara yang mudah terbakar tidak mencukupi
• Panel kontrol api berbasis mikroprosesor MG 557 (dengan diagnostik, reset jarak jauh, pembersihan berkelanjutan terintegrasi, daur ulang, pembersihan pasca-pembakaran)
• Tingkat perlindungan listrik IP X0D.

Perlengkapan standar:

• Layar insulasi flensa
• Sekrup dan mur untuk memasang flensa ke boiler
• Soket 7 kutub
• Engsel
• Nipple reduksi Rp 1/2” – Rp 3/8” (khusus R40 FS3)
• Grommet
• Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
• Katalog suku cadang.

CATALOGE GAS BURNER RIELLO 40 FS SERIES
