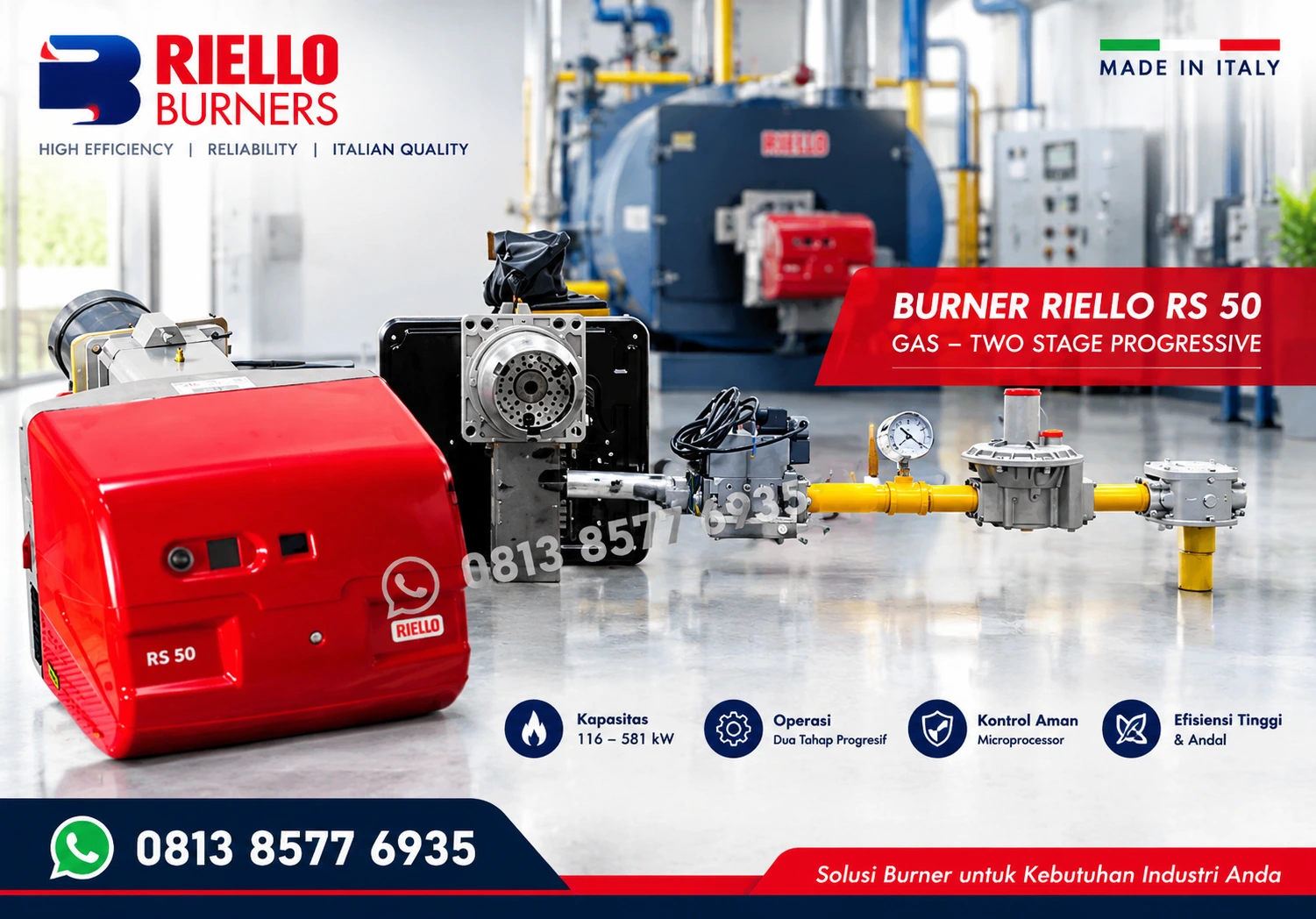

GAS BURNER RIELLO RS 50 (Cap.500.000 Kcal)

Description

Riello tipe RS50 merupan burner gas dengan oprasi Two Stage(Dua Nozzle) Progresive jenis burner ini ​​mencakup rentang pembakaran Mulai 116/290÷581 kW, yang telah dirancang untuk digunakan pada boiler air panas suhu rendah mapun tinggu, furnace, proses pemanas direct langsung dan proses aplikasi lain.

• Model : RS 50
• Type : 811 T1
• Code : 3784701 – 3784703
• Heat output : 100/249÷500 Mcal/h
• Control box Type : RMG
• Servomotor : SQN90
• Motor electrical power : 0,75 kW
• Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA
• Dimensi P X L X T : 1200 x 502 x 520 mm = 41 Kg

Fitur Perlengkapan Riello RS 50

Pembakar gas paksa monoblok dengan operasi dua tahap, otomatis penuh, terdiri dari:

• Sirkuit penghisap udara dilapisi bahan kedap suara
• Kipas dengan bilah melengkung terbalik (model RS 50 )
• Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 dikendalikan oleh servomotor dengan cam variabel
• Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang diperlukan, dilengkapi dengan:
  • Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
  • elektroda pengapian
  • probe ionisasi
  • penyalur gas
  • disk stabilitas api
• Sakelar tekanan udara minimum menghentikan pembakar jika kuantitas udara di kepala pembakaran tidak mencukupi
• Kotak kontrol keamanan burner berbasis mikroprosesor, dengan fungsi diagnostik
• Steker dan soket untuk sambungan listrik (model RS 50)
• Sakelar pilihan nyala/mati pembakar
• Sakelar manual tahap ke-1 – ke-2
• Jendela inspeksi api
• Bilah geser untuk pemasangan dan pemeliharaan yang lebih mudah
• Filter perlindungan terhadap gangguan radio
• Tingkat perlindungan listrik IP 44.

Perlengkapan standar

• 1 flensa kereta gas
• 1 flensa paking
• 4 sekrup untuk mengencangkan flensa
• 1 layar termal
• 4 sekrup untuk memasang flensa burner ke boiler
• Perlengkapan alat tenun kabel untuk sambungan listrik (RS 50-64)
• 2 ekstensi bilah geser (untuk model kepala diperpanjang dan model RS 150-190)
• Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
• Katalog suku cadang.

GAS TRAIN Instrumen Bahan Bakar Pembakar dilengkapi dengan kupu-kupu katup untuk mengatur pengiriman bahan bakar pada 1 NS dan 2 dan panggung, dikendalikan oleh variabel profil cam servomotor. Bahan bakar dapat disuplai dari kanan atau sisi kiri. Kereta gas dapat dipilih untuk yang terbaik persyaratan sistem tergantung pada output bahan bakar dan tekanan dalam suplai garis.
