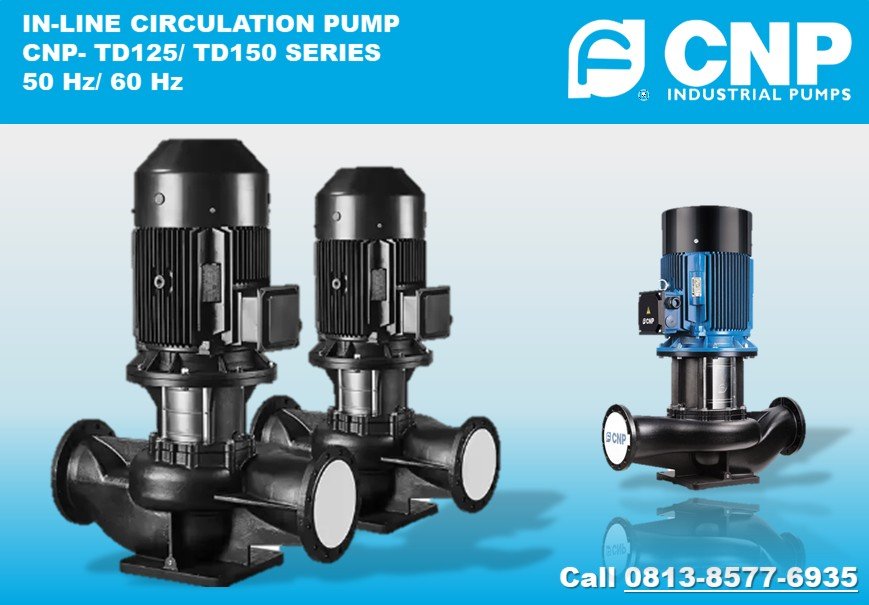

Pompa CNP TD125 dan TD150 adalah pompa sentrifugal in-line satu tahap model vertikal, dilengkapi dengan seal mekanis dan motor elctrik 3 phase 50-60 Hz . Pompa ini merupakan sebagian model kapasitas besar dari CNP TD yang memiliki koneksi flange PN16 dengan tekanan tinggi dari 11 mter hingga 50 mter dapat di gunakan pada aplikasi cooling water, Coling tower, hydrand, industri pengolahan air , pergedungan atau hotel dsb.

Kami PT indira Mitra Boiler selaku perusahaan distribusi alat industri di indonesia juga menyediakan pompa sentrifugal model CNP TD dengan berbagai ukuran dan tipe.

Data Teknis Pump CNP TD125-150

Pompa CNP TD bedakan menjadi beberapa kapasitas yang di tandai pada kode belakang tipe pompa salah satu contoh “TD125/20/4 “. (Kode TD yang adalah Pompa sirkulasi in-line), (125 adalah DN dari saluran masuk & keluar), (20 ‘meter’ Nilai tekanan /head ), 4 Pole motor penggerak .

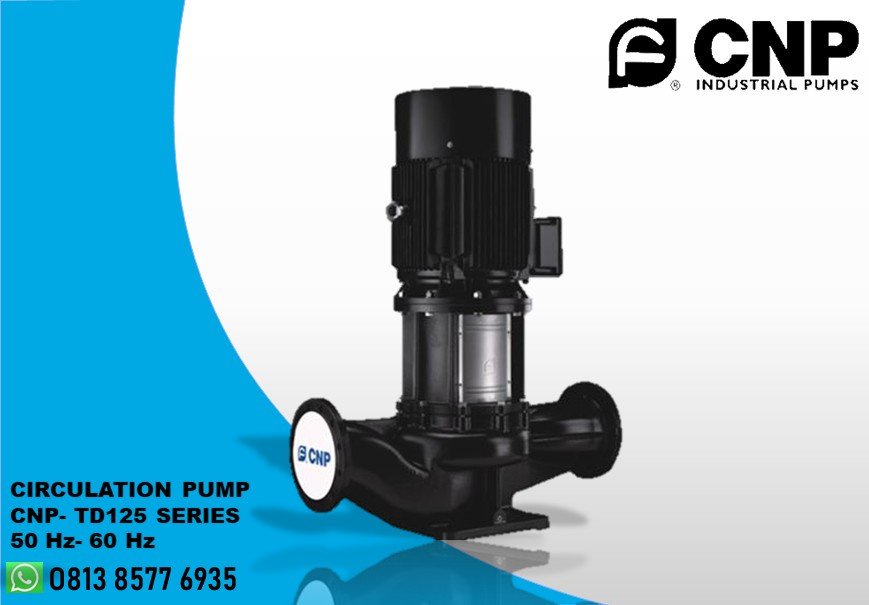

Pump CNP TD125…/4 Series :

• CNP TD125-11/4 = Q.120 M3/h, Head.11 Mter, Motor 4 pole -380V-50Hz-5.5 Kw-1450 rpm
• CNP TD125-14/4 = Q.120 M3/h, Head.14 Mter, Motor 4 pole -380V-50Hz-7.5 Kw-1450 rpm
• CNP TD125-20/4 = Q.120 M3/h, Head.20 Mter, Motor 4 pole -380V-50Hz-11 Kw-1480 rpm
• CNP TD125-24/4 = Q.120 M3/h, Head.24 Mter, Motor 4 pole -380V-50Hz-15 Kw-1480 rpm
• CNP TD125-28/4 = Q.140 M3/h, Head.28 Mter, Motor 4 pole -380V-50Hz-18.5 Kw-1480 rpm
• CNP TD125-32/4 = Q.150 M3/h, Head.32 Mter, Motor 4 pole -380V-50Hz-22 Kw-1480 rpm
• CNP TD125-38/4 = Q.150 M3/h, Head.38 Mter, Motor 4 pole -380V-50Hz-30 Kw-1480 rpm
• CNP TD125-42/4 = Q.180 M3/h, Head.42 Mter, Motor 4 pole -380V-50Hz-37 Kw-1480 rpm
• CNP D125-50/4 = Q.180 M3/h, Head.50 Mter, Motor 4 pole -380V-50Hz-45 Kw-1480 rpm

Pump CNP TD150…/4 Series :

• CNP TD150-15/4 = Q.160 M3/h, Head.15 Mter, Motor 4 pole -380V-50Hz-11 Kw-1450 rpm
• CNP TD150-18/4 = Q.180 M3/h, Head.18 Mter, Motor 4 pole -380V-50Hz-15 Kw-1450 rpm
• CNP TD150-20/4 = Q.200 M3/h, Head.20 Mter, Motor 4 pole -380V-50Hz-18.5 Kw-1480 rpm
• CNP TD150-25/4 = Q.200 M3/h, Head.25 Mter, Motor 4 pole -380V-50Hz-22 Kw-1480 rpm
• CNP TD150-33/4 = Q.200 M3/h, Head.33 Mter, Motor 4 pole -380V-50Hz-30 Kw-1480 rpm
• CNP TD150-40/4 = Q.200 M3/h, Head.40 Mter, Motor 4 pole -380V-50Hz-37 Kw-1480 rpm
• CNP TD150-50/4 = Q.200 M3/h, Head.50 Mter, Motor 4 pole -380V-50Hz-45 Kw-1480 rpm

Aplikasi Utama :

Pompa ini dapat digunakan untuk cairan yang bersih, encer, tidak korosif, tidak mudah terbakar, dan tidak mudah meledak, yang tidak mengandung butiran dan serat padat yang dapat merusak pompa secara mekanis maupun kimia. Jika viskositas atau densitas cairan melebihi tingkat yang dipersyaratkan, kurva kinerja akan menurun dan konsumsi energi akan meningkat.

• Suhu cairan: -15°C~110°C
• Tekanan Maks.: Tipe normal: PN12 bar; tipe khusus: PN 16 bar

Struktur produk dan material komponen :

Motor dan pompa dapat dipisahkan. Motor standar dan segel mekanis disediakan. Motor-motor tersebut merupakan motor standar berpendingin udara yang tertutup rapat. Dimensi utamanya sesuai dengan standar GB.

Badan pompa sama dengan bagian pipa. Saat perawatan, flensa buta dapat digunakan untuk segel pada penutup pompa ketika memungkinkan operasi normal.

Kepala pompa berfungsi untuk menghubungkan motor dan pompa. Cincin “O” atau lingkaran karet pipih digunakan untuk menyegel kepala pompa dan pompa.

PUMP CNP -TD SERIES MANUAL PDF
