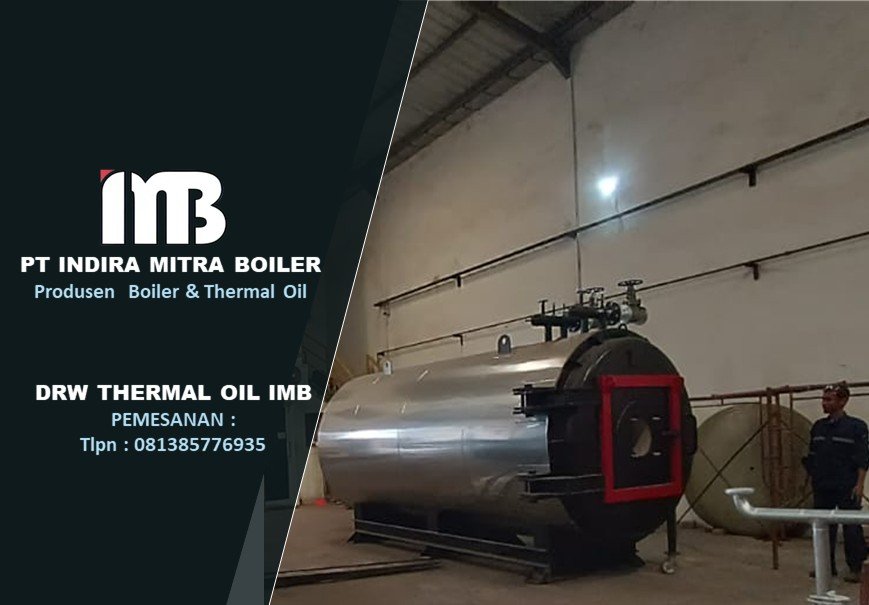

Jual Thermal Oil Heater/ Boiler 2.100.000 Kcal

Thermal Oil Heater atau Boiler Oil kapasitas 2.100.000 kcal/h kami adalah serangkain mesin pemanas yang di desain khusus penghantar panas dengan temperatur tinggi hingga 400 deg dan efesiensi tinggi lebih dari 85% ,pengoprasianya menggunakan media Oli HTO yang di panaskan menggunakn pembakaran burner dan di sirkulasikan menggunakan pompa transfer centrifugal Tekanan maksimum hingga 10 bar (pada suhu lebih tinggi hingga 20 bar).

Fitur khusus dari konsep kami dalam konstruksi thermal oil ini adalah untuk menanggapi kebutuhan dan persyaratan spesifik proses dari pelanggan. Para Enginering kami tidak melihat katalog kami dan mencoba menggunakan sesuatu yangsesuai, tetapi lebih memilih merancang solusi teknis berdasarkan masalah yang diajukan.

Spesifikasi Thermal Oil 2100 Mcal

Data teknis :

• Pemasangan Kontruksi : Horizontal
• Merek : Pt Indira Mitra Boiler ( IMB2100)
• Kapasitas termal : 2.100.000 kcal/h ( 2.100 Mcal/h)
• Aliran minyak termal: 200 m3/h
• Suhu desain : 400 °C
• Suhu saluran masuk maksimum: 350°C
• Suhu saluran kembali: 300°C
• Tekanan operasi yang diizinkan : 10 Bar
• Tekanan uji lengkap / Coil : 15/40 bar
• Efisiensi pemanas : 85% -+ 5%

Bahan Body :

• Coil pipa : St 35.8.I DIN 17175 dari Eropa
• Casing : SS 400 Baja Karbon

Perangkat keselamatan sesuai Standar thermal oil:

• Indikasi suhu untuk saluran aliran dan kembali 0-400 °C
• Manometer saluran kembali 0-10 bar dengan semua aksesori yang diperlukan
• Perangkat pengukuran aliran minyak dan pengukuran tekanan diferensial dengan semua aksesori yang diperlukan untuk setiap gulungan individu.
• Sensor suhu 2PT100 dengan kantong las di saluran pasokan minyak
• Sensor suhu PT100 dengan kantong las di saluran balik minyak
• Sensor suhu PT100 dengan kantong las di saluran gas buang
• Jembatan pengukuran yang sepenuhnya terpasang dengan pengukur kontrol aliran dan manometer saluran balik
• Isolasi termal luar dilindungi dengan pelapis aluminium

Thermal oil ini terdiri dari ruang pembakaran silinder yang terbentuk dari pipa-pipa yang dijalin rapat. Ruang pembakaran dirancang dengan diameter dan panjang yang besar, sehingga berdasarkan peralatan pembakaran khusus, api dapat terbakar sepenuhnya dengan jarak yang cukup dari dinding tungku. Konstruksi ini menjamin tidak ada bahaya overheating fluida panas. Sebuah gulungan tambahan yang mengelilingi ruang pembakaran membentuk permukaan pemanasan tambahan. Ruang antara gulungan dalam dan luar membentuk lintasan kedua, sedangkan ruang antara cangkang pemanas dan gulungan luar membentuk lintasan ketiga.

Peralatan / Komponen utama thermal Oil

1. Burner : Burner atau alat Pembakar dalam konfigurasi monoblok, sebagai pembakar tekanan berlebih, dengan kontrol modulating otomatis, untuk pembakaran bahan bakar Gas. Terdiri dari komponen utama berikut: Sistem pengapian tegangan tinggi. Kontrol pembakar dengan sensor api. Motor servo untuk pengendalian katup udara, regulasi elektronik campuran udara dan Gas.
   • Pembakar Gas burner Riello Rs 250/m
   • Kapasitas maksimum: 1225-2650 kW
   • Operasi: Dua tahap atau modulating
   • Pembakar Gastrain: Filter gas, Regulator gas, pengukur manometer, Katup utama, Selang fleksibel, Katup pengaman, Sambungan-sambungan
2. Pompa Sirkulasi Minyak Termal (sirkuit primer) : Pompa sentrifugal , dirancang khusus untuk pembawa panas organik, dilengkapi dengan segel mekanis berputar dan kotak penyegelan keamanan (tidak memerlukan air pendingin), cocok untuk suhu pembawa panas hingga t = 350 °C. Pompa dipasang secara lengkap dengan motor, kopling, dan pelindung kopling pada pelat dasar atau rangka dasar. Aksesori untuk sirkuit minyak panas utama
   • 4 Katup penutup dengan segel bellow, bodi terbuat dari baja cor,
   • 2 saringan dalam bentuk dudukan miring
   • 2 Katup pengaman
   • 2 sambungan ekspansi/kompensator
3. Panel Kontrol: Panel saklar, dilengkapi dengan semua elemen keamanan yang diperlukan dan relai kelebihan beban untuk semua motor. Panel saklar telah siap untuk beroperasi dan telah diuji fungsinya di pabrik.
   • pasokan daya: 380 V 50Hz
   • pasokan kontrol: 230 V 50Hz
   • fluktuasi tegangan yang diizinkan: +10% /-5%
   • starter motor: > 30 kW (star delta) maksimum
   • suhu lingkungan: 50 °C
   • warna: abu-abu muda
   • penandaan: Bahasa Inggris
   • Instrumen keselamatan dan kontrol, telah diuji tipe, termasuk saklar—-
   • pembatasan beban pembakar selama startup hingga suhu minyak 100 °C
   • pembatas suhu keselamatan (200-500°C) untuk suhu gas buang
   • pembatas suhu keselamatan (0-400°C) untuk suhu saluran pasokan
   • saklar aliran di setiap awal kumparan
   • pengontrol level minimum untuk tangki ekspansi
   • Pengontrol pemanas
   • Pengendali digital 3 langkah dengan penunjuk suhu untuk suhu saluran pasokan dan kembali
4. Panel Kontrol: Panel saklar, dilengkapi dengan semua elemen keamanan yang diperlukan dan relai kelebihan beban untuk semua motor. Panel saklar telah siap untuk beroperasi dan telah diuji fungsinya di pabrik.
5. Tangki Ekspansi : Kapasitas Sistem 2.000 liter. Aksesori untuk tangki ekspansi dilengkapi dengan semua nozel sambungan yang diperlukan, pegangan transportasi, dan sistem kontrol saklar level.
6. Tangki Penampung/Pengumpul : Kapasitas 2.000 liter, Pompa Isi dan Buang yang digerakkan menggunakan listrik, lengkap dengan motor dan katup-katup yang diperlukan DN 65, untuk dipasang pada tangki penampung.
7. Cerobong Asap / Stack
   • Dimensi Sesuai dengan desain boiler standar dan kondisi ruang boiler
   • Finishing Cat tahan panas
   • Matrial Baja karbon rendah dengan ketebalan 6 mm x tinggi 9 m
8. Dokumen : Ruang lingkup pasokan kami mencakup gambar dan dokumen berikut dalam bahasa Inggris, 2 salinan cetak, 1 salinan digital di CD-Rom:
   • Manual operasi dan pemeliharaan beserta dokumen yang disediakan oleh pemasok
   • Lembar dimensi komponen dalam ruang lingkup pasokan
   • Diagram kabel listrik
   • Izin Operasi (Buku Merah) jika di perlukan

Keunggulan produk: Thermal oil heater kami dapat bertahan hingga 10 tahun atau lebih tanpa perlu tambahan apa pun, selama tidak ada kebocoran di pipa atau peralatan pemanas. Dalam rentang waktu tersebut, proses pembersihan juga tidak diperlukan, karena bagian dalam koil pemanas tidak mengalami penumpukan kerak seperti yang biasa terjadi pada Steam Boiler.
