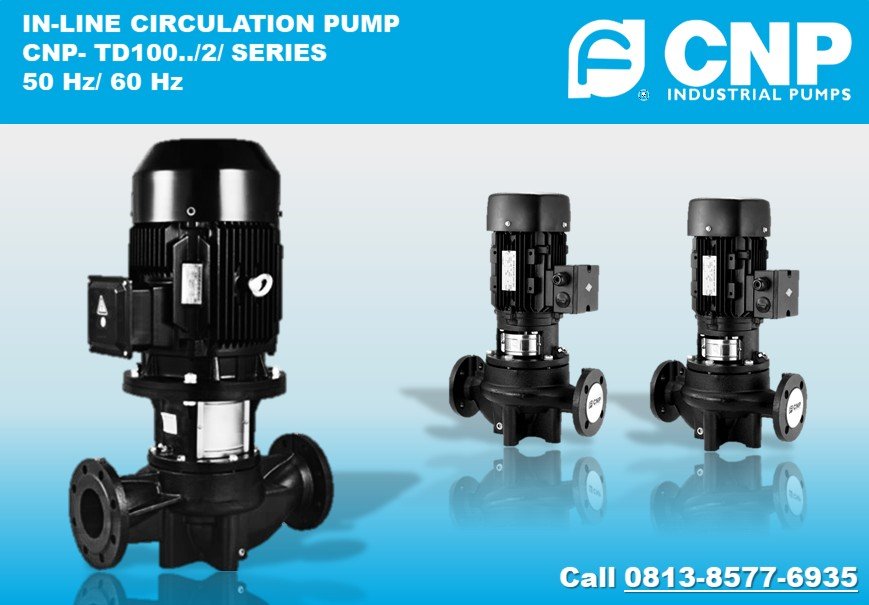

JUAL PUMP CNP TD100…/2

Pompa CNP TD100../2 adalah pompa sentrifugal in-line satu tahap model vertikal, dilengkapi dengan seal mekanis dan motor elctrik 3 phase 50-60 Hz . Pompa ini merupakan sebagian model kapasitas besar dari CNP TD yang memiliki koneksi flange PN16 dengan tekanan tinggi dari 9 mter hingga 52 mter dapat di gunakan pada aplikasi cooling water, Coling tower, hydrand, industri pengolahan air , pergedungan atau hotel dsb.

Kami PT indira Mitra Boiler selaku perusahaan distribusi alat industri di indonesia juga menyediakan pompa sentrifugal model CNP TD dengan berbagai ukuran dan tipe.

Data Teknis Pump CNP TD100

Pompa CNP TD di bedakan menjadi beberapa kapasitas yang di tandai pada kode belakang tipe pompa salah satu contoh “TD100/22/2 “. (Kode TD adalah Pompa sirkulasi in-line), (100 adalah DN dari saluran masuk & keluar), (22 ‘meter’ Nilai tekanan /head ), 2 Pole motor penggerak .

Pump CNP TD100…/2 Series :

• CNP TD100-9/2 = Q.50 M3/h, Head.9 Mter, Motor 2 pole -380V-50Hz-2.2 Kw-2900 rpm
• CNP TD100-15/2 = Q.60 M3/h, Head.15 Mter, Motor 2 pole -380V-50Hz-4 Kw-2900 rpm
• CNP TD100-17/2 = Q.80 M3/h, Head.17 Mter, Motor 2 pole -380V-50Hz-5.5 Kw-2900 rpm
• CNP TD100-22/2 = Q.80 M3/h, Head.22 Mter, Motor 2 pole -380V-50Hz-7.5 Kw-2900 rpm
• CNP TD100-25/2 = Q.100 M3/h, Head.25 Mter, Motor 2 pole -380V-50Hz-11 Kw-2900 rpm
• CNP TD100-32/2 = Q.100 M3/h, Head.32 Mter, Motor 2 pole -380V-50Hz-15 Kw-1480 rpm
• CNP TD100-34/2 = Q.120 M3/h, Head.34 Mter, Motor 2 pole -380V-50Hz-18.5 Kw-1480 rpm
• CNP TD100-38/2 = Q.120 M3/h, Head.38 Mter, Motor 2 pole -380V-50Hz-22 Kw-1480 rpm
• CNP TD100-52/2 = Q.130 M3/h, Head.52 Mter, Motor 2 pole -380V-50Hz-30 Kw-1480 rpm

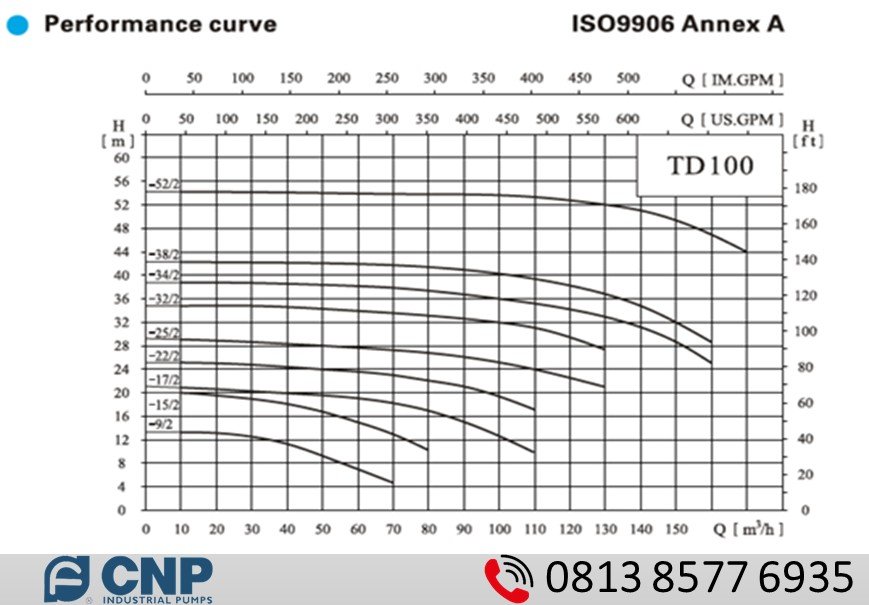

Curva Pump CNP TD100:

1. Toleransi kurva sesuai dengan ISO9906 Lampiran A;
2. Semua kurva didasarkan pada nilai terukur motor 3×380V, 50Hz: pada kecepatan konstan 2900rpm, 1450rpm, atau 1480rpm: 60Hz: pada kecepatan konstan 3500rpm atau 1750rpm;
3. Media uji adalah air jernih bersuhu 20°C tanpa pengotor padat dan udara.
4. Pompa tidak boleh bekerja jika aliran melebihi laju aliran minimum atau maksimum pada kurva.
5. Kinerja motor harus disesuaikan jika viskositas atau densitas media berbeda dari air.

Aplikasi Utama :

Pompa ini dapat digunakan untuk cairan yang bersih, encer, tidak korosif, tidak mudah terbakar, dan tidak mudah meledak, yang tidak mengandung butiran dan serat padat yang dapat merusak pompa secara mekanis maupun kimia. Jika viskositas atau densitas cairan melebihi tingkat yang dipersyaratkan, kurva kinerja akan menurun dan konsumsi energi akan meningkat.

• Suhu cairan: -15°C~110°C
• Tekanan Maks.: Tipe normal: PN12 bar; tipe khusus: PN 16 bar

Struktur produk dan material komponen :

Motor dan pompa dapat dipisahkan. Motor standar dan segel mekanis disediakan. Motor-motor tersebut merupakan motor standar berpendingin udara yang tertutup rapat. Dimensi utamanya sesuai dengan standar GB.

Badan pompa sama dengan bagian pipa. Saat perawatan, flensa buta dapat digunakan untuk segel pada penutup pompa ketika memungkinkan operasi normal.

Kepala pompa berfungsi untuk menghubungkan motor dan pompa. Cincin “O” atau lingkaran karet pipih digunakan untuk menyegel kepala pompa dan pompa.

PUMP CNP -TD SERIES MANUAL PDF
