RIELLO RS 50 TYPE 811 T1 – GAS BURNER TWO STAGE 600 KW

Spesifikasi Gas Burner Riello RS 50 Type 811 T1

Riello RS 50 Tipe 811 T1 adalah salah satu produk unggulan asal Italia yang dikenal sebagai gas burner untuk kebutuhan mesin industri. Burner ini menawarkan rentang kapasitas pembakaran mulai dari 115 hingga 600 kW. Dengan sistem operasi “dua tahap progresif”, alat ini menggunakan bahan bakar gas dan dilengkapi kotak kontrol keselamatan berbasis mikroprosesor, yang mampu memberikan indikasi operasional serta diagnosis untuk mendeteksi penyebab gangguan.

Performa kipas dan kepala pembakaran yang superior memberikan fleksibilitas penggunaan serta kinerja optimal di semua tingkat pembakaran. Desainnya yang inovatif memungkinkan dimensi yang lebih ringkas, sehingga mudah digunakan dan dirawat. Emisi suara juga telah dioptimalkan melalui rancangan khusus pada sirkuit penghisap udara serta penggunaan material peredam suara yang terintegrasi. Selain itu, berbagai aksesori yang tersedia semakin meningkatkan fleksibilitas kerja burner ini dalam berbagai aplikasi industri.

Data Teknis Gas Burner Riello Rs 50

• Model : RS 50
• Type :811 T1
• Mrek : Riello Italy
• Bahan Bakar : Natural Gas- LPG- CNG-PGN
• Pengoprasian : Two Stage (Dua Tahap Progresive)
• Keluaran Pembakaran :
  • 115/295 – 600 Kw
  • 99/254 – 516 Mcal/jam
• Keluaran Gas LPG : 4,5/11÷23 Nm3/Jam
• Suhu Lingkungan: 0 – 40 °C
• Suhu Udara Mudah terbakar maks : 60 °C
• Power Listrik : 3 Phase, 3 ~ 230 – 400V ~ +/-10% 50Hz
• Power Motor : 2800Rpm, 650W, 220/240-380/415v, 3 – 1.7 V
• Kapasitor Motor : 12.5/450 F/V
• Trafo Pengapian : 230 V – 1 x 8 kV, 1A – 20 mA
• Konsumsi Daya Listrik : 750 w
• Tingkat Perlindungan Listrik : IP44

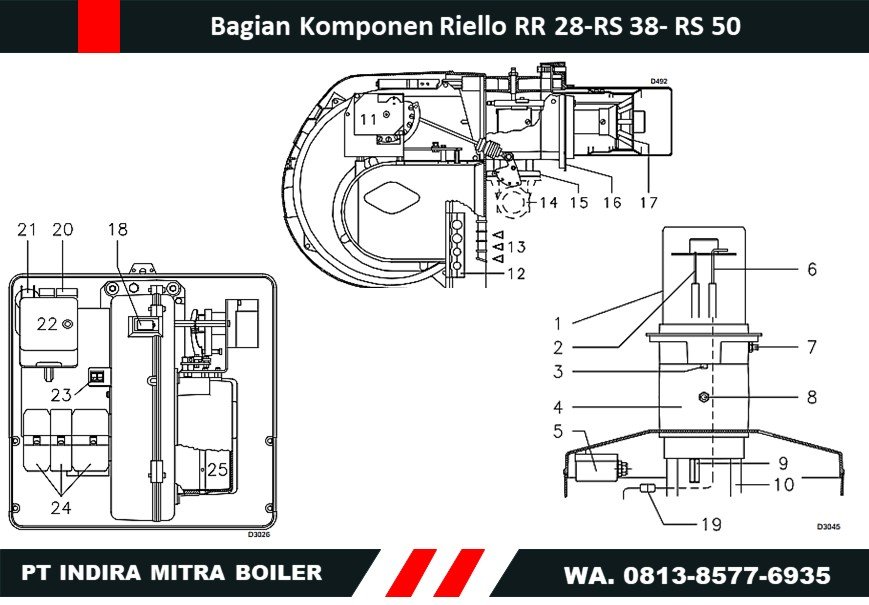

Struktur Bagian Komponen Riello RS 50

1. Kepala pembakaran
2. Elektroda pengapian
3. Sekrup untuk penyetelan kepala pembakaran
4. Sambungan pipa
5. Sakelar tekanan udara minimum (tipe diferensial)
6. Sensor api
7. Titik uji tekanan udara
8. Titik uji tekanan gas dan sekrup pengencang kepala
9. Sekrup pengencang kipas ke selongsong
10. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
11. Servomotor yang mengontrol katup kupu-kupu gas dan peredam udara, melalui mekanisme cam profil variabel.
    – Saat pembakar tidak beroperasi, peredam udara tertutup sepenuhnya untuk meminimalkan penyebaran panas dari boiler karena aliran udara dari cerobong asap yang menarik udara dari saluran masuk hisap kipas.
12. Pelat dengan empat lubang untuk jalur kabel listrik
13. Saluran masuk udara ke kipas
14. Pipa input gas
15. Katup kupu-kupu gas
16. Flensa pemasangan boiler
17. Cakram stabilitas api
18. Jendela inspeksi api
19. Steker-soket pada kabel probe ionisasi
20. Kontaktor motor dan relai termal dengan tombol reset (RS 38 tiga fase – RS 50)
21. Kapasitor motor (RS 28 – RS 38 satu fase)
22. Kotak kontrol dengan lampu pilot pengunci dan tombol reset
23. Dua sakelar listrik:
    – satu untuk “burner on – off”
    – satu untuk “tahap 1 – tahap 2”
24. Steker untuk kabel listrik
25. Peredam udara

Dua jenis penguncian burner dapat terjadi:

• PENGUNCIAN KOTAK KONTROL: Jika tombol kotak kontrol (LED merah) menyala, itu menunjukkan bahwa pembakar terkunci. Untuk mengatur ulang, tekan dan tahan tombol tekan selama 1 hingga 3 detik.
• PENGUNCIAN MOTOR (RS 38 tiga fase – RS 50): Lepaskan dengan menekan tombol pada relai termal 20)(Gambar 4).

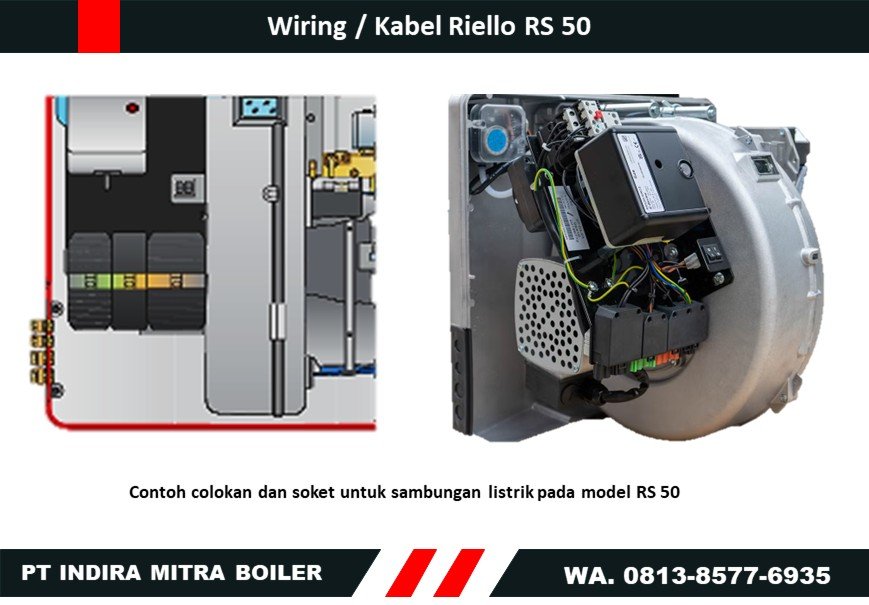

Kabel/Wiring Burner Riello Rs 50

Semua model burner seri RS dirancang dengan panel kontrol yang mudah dijangkau, yang berfungsi sebagai tempat komponen listrik dan kabel. Berkat struktur yang inovatif, model ini menawarkan tata letak kelistrikan yang sangat rapi, sehingga mempercepat proses pemasangan dan mempermudah perawatan.

Khusus untuk model RS 50, kemudahan ini diperluas dengan sistem Plug & Socket, yang memungkinkan sambungan listrik diakses langsung dari bagian luar penutup. Beberapa komponen utama, seperti servomotor, sakelar tekanan udara, dan sakelar tekanan gas maksimum (opsional), juga terhubung melalui sistem ini. Hal ini bertujuan untuk menyederhanakan prosedur sambungan saat pemeliharaan diperlukan.

Proses pemasangan kabel listrik untuk semua model burner RS pun sangat praktis, cukup dengan mengikuti diagram pengkabelan yang tersedia di buku panduan. Meskipun demikian, pekerjaan ini harus dilakukan oleh teknisi yang memiliki keahlian dan kualifikasi yang sesuai, serta tetap mematuhi standar dan norma keselamatan yang berlaku di area setempat.

KATALOGE RIELLO RS 50 PDF
