RIELLO RS 34 MZ TYPE 883 T – GAS BURNER TWO STAGE 390 KW

Riello RS 34 Mz salah satu produk italy yang sering di sebut sebagai gas burner untuk mesin industri, dengan keluaran pembakaran dari 45 hingga 390 kW, Burner ini memiliki pengoprasian “Dua tahap progresive” dengan bahan bakar Gas serta dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisap udara dan material peredam suara yang terintegrasi. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

Data Teknis Gas Burner Riello Rs 34 mz

• Model : RS34 Mz
• Type :883 T
• Mrek : Riello Italy
• Bahan Bakar : Natural Gas- LPG- CNG-PGN
• Pengoprasian : Two Stage (Dua Tahap Progresive)
• Keluaran Pembakaran :
  • 45/125 – 390 Kw
  • 39/108 – 336 Mcal/jam
• Keluaran Gas LPG : 3/5÷15 nm3/Jam
• Suhu Lingkungan: 0 – 40 °C
• Suhu Udara Mudah terbakar maks : 60 °C
• Power Listrik : 1 Phase, 230V, 50-60 hz
• Power Motor : 2800/3400Rpm, 300W, 220 – 240V
• Arus Percepatan : 15 A
• Oprasi Arus : 3.2 A
• Kapasitor Motor : 12.5 mF/ 400V
• Trafo Pengapian : 230 V – 1 x 15kV , 1 A – 25mA
• Konsumsi Daya Listrik : 600 w
• Tingkat Perlindungan Listrik : IP40

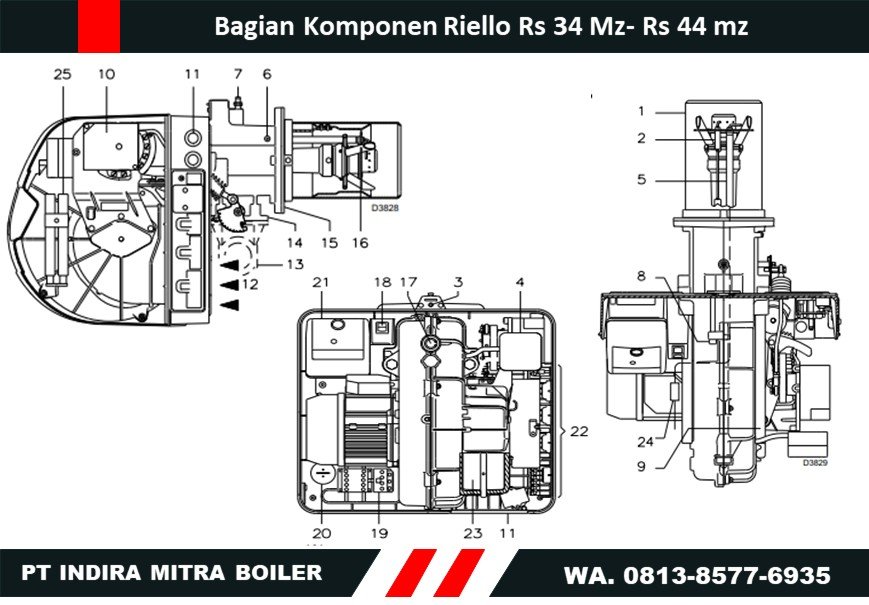

Struktur Bagian Komponen Riello RS 34

1. Kepala pembakaran
2. Elektroda pengapian
3. Sekrup untuk penyetelan kepala pembakaran
4. Sakelar tekanan udara minimum (tipe pengoperasian diferensial)
5. Probe sensor api
6. Titik uji tekanan udara
7. Titik uji tekanan gas dan sekrup pengencang kepala
8. Sekrup yang mengamankan kipas ke sambungan pipa
9. Pemandu untuk membuka pembakar dan memeriksa kepala pembakaran
10.  Servomotor yang mengontrol katup kupu-kupu gas dan peredam udara (dengan menggunakan mekanisme cam profil variabel).
    – Ketika pembakar dimatikan, peredam udara akan tertutup sepenuhnya untuk mengurangi kehilangan  panas akibat aliran udara cerobong, yang cenderung menarik udara dari saluran masuk hisap udara kipas.
11. Area untuk jalur kabel listrik
12. Saluran masuk udara ke kipas
13. Pipa input gas
14. Katup kupu-kupu gas
15. Flensa pemasangan boiler
16. Cakram stabilitas api
17. Jendela inspeksi api
18. Dua sakelar:
    – satu untuk “pembakar mati – hidup”
    – satu untuk “operasi tahap 1 – 2”
19. Pembuat kontak motor dan pemutus termal dengan tombol reset (RS 44 MZ tiga fase)
20. Kapasitor motor (RS 34-44 MZ satu fase)
21. Kotak kontrol dengan lampu pilot pengunci dan tombol reset
22. Soket untuk kabel listrik
23. Peredam udara
24. Steker-soket pada kabel probe ionisasi
25. Ekstensi pemandu (versi kepala panjang)

Penguncian pembakar dapat terjadi:

• PENGUNCIAN KOTAK KONTROL: jika tombol tekan kotak kontrol 21)(A) menyala, itu menunjukkan bahwa pembakar terkunci. Untuk mengatur ulang, tekan tombol tekan.

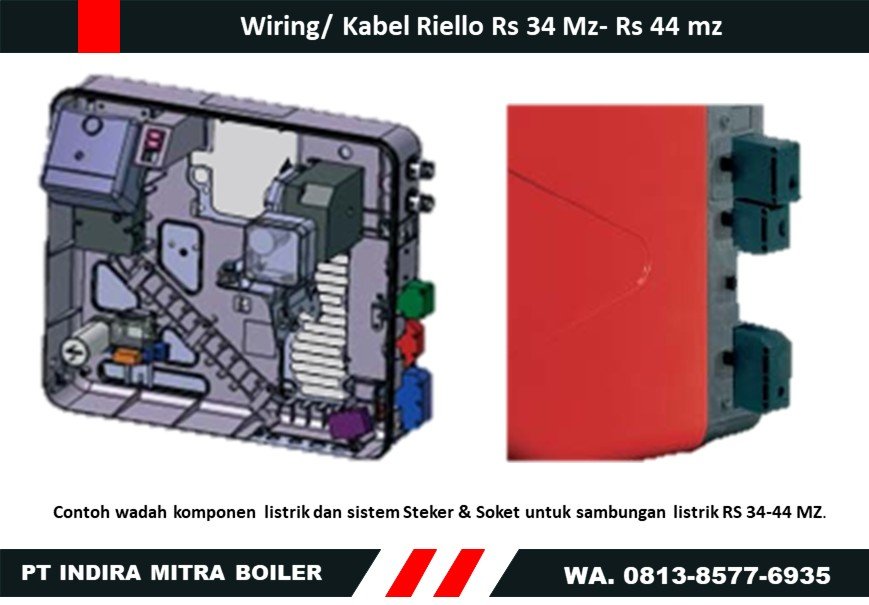

Kabel/Wiring Burner

Semua model Burner Riello RS ​​memiliki panel kontrol yang mudah diakses untuk rumah komponen listrik dan kabel. Khususnya model RS 34-44 MZ, berkat konsep struktur baru, memiliki tata letak listrik yang sangat bersih untuk mengoptimalkan kecepatan pemasangan dan perawatan.

Pada model ini, sambungan listrik dilakukan dengan sistem Plug&Socket, yang dapat diakses dari bagian luar penutup, dan beberapa komponen utama seperti servomotor, sakelar tekanan udara, dan sakelar tekanan gas maksimum (aksesori) dihubungkan ke kabel listrik burner melalui sistem colokan & soket untuk memudahkan sambungan jika terjadi perawatan.

Pemasangan kabel listrik semua model burner RS ​​sangat mudah dilakukan dengan mengikuti diagram pengkabelan yang disertakan dalam buku petunjuk. Sambungan listrik harus dilakukan oleh personel yang berkualifikasi dan terampil, sesuai dengan norma setempat.

KATALOGE RIELLO RS 34 Mz PDF
